什么是CMOS图像传感器？它如何成为视觉系统的“数字视网膜”？
CMOS图像传感器是现代数字成像的核心，其通过光电效应将光子转换为电子，进而形成数字图像信号。与CCD相比，CMOS技术因其高集成度、低功耗和低成本优势，已成为从手机到工业相机广泛应用的首选。
解密像素核心：光电二极管与像素结构如何决定基础画质
每个像素都是一个微小的光能收集站，其核心是光电二极管（Photodiode）。当光线照射时，光电二极管会产生与光强成正比的电荷，这是成像的第一步。
光电二极管的关键作用
它负责将入射光子转化为电子（光生电荷），其转换效率（量子效率）直接决定了传感器的灵敏度。
像素尺寸与满阱容量的权衡
像素尺寸越大，能够捕获的光子越多，其满阱容量（Full-well Capacity）通常越高，这有助于实现更好的动态范围，但可能会限制在特定传感器尺寸下所能达到的分辨率。这是传感器设计中的一个基础权衡。
📌 即时FAQ
Q：像素尺寸是不是越大越好？
A： 并非绝对。大像素意味着更强的感光能力和更好的动态范围，尤其在弱光环境下表现优异。然而，在固定的传感器尺寸下，大像素会导致总像素数减少，从而限制图像的最高分辨率。因此，需要在灵敏度、动态范围和分辨率之间根据具体应用进行权衡。
Q：什么是量子效率（Quantum Efficiency）？
A： 量子效率是指图像传感器将入射光子转换为电子的效率百分比。它越高，意味着传感器对光越敏感，在相同光照条件下能产生更强的电信号，这对于低照度成像至关重要。
图像信号诞生的旅程：从光电子到数字信号的完整信号链
光信号转换为数字信号是一个精密的多步骤过程，其流程决定了图像的最终质量。
电荷的转移与读取
产生的光生电荷被转移至读取节点。CMOS传感器通常采用有源像素设计，每个像素都包含放大电路，实现了高速并行读取，这是其相对于CCD的一个主要特点。
模拟信号的前端放大与处理
电荷转换为电压信号后，会经过模拟增益（Analog Gain）进行放大。此过程的噪声控制至关重要，因为它会直接影响最终图像的信噪比。
模数转换：从模拟世界到数字世界的关键一步
模数转换器（ADC）将模拟电压转换为数字值（RAW数据），其位深（如10-bit, 12-bit）决定了图像灰度等级的丰富程度。位深越高，能记录的亮度层次就越细腻。
📌 即时FAQ
Q：CMOS传感器中的“模拟增益”和“数字变焦”有什么区别？
A： 这是两个完全不同的概念。模拟增益是在信号数字化之前，对电荷转换产生的原始电压信号进行放大。它能有效提升信号强度，但也会同时放大噪声。数字变焦则是对已经数字化后的图像进行裁剪和插值放大，它并不增加新的图像细节，反而可能导致画质下降。
Q：为什么说模数转换器（ADC）的位深很重要？
A： ADC的位深决定了传感器能够区分的亮度级别数量。例如，一个12位的ADC可以产生2^12=4096个不同的灰度级别。更高的位深意味着传感器能够捕捉更平滑的亮度过渡和更丰富的细节，特别是在高对比度的场景中，有助于保留更多亮部和暗部信息。
衡量CMOS传感器性能的关键技术指标
量子效率： 评价传感器将光子转换为电子的效率，越高越好
信噪比： 有用信号与噪声的比值，直接决定图像纯净度
动态范围： 传感器同时捕捉最亮和最暗细节的能力。
CMOS图像传感器的选型要点与趋势展望
为机器视觉、高端摄影或安防监控等不同应用选型时，需综合考虑分辨率、帧率、低照度性能、功耗和成本。BSI、堆栈式等新技术正不断提升传感器性能边界。
📌即时FAQ：
Q：CMOS传感器的主要噪声来源有哪些？
A： 主要包括散粒噪声、暗电流噪声和读出噪声。优化设计工艺可有效抑制这些噪声。
Q：全局快门和滚动快门在CMOS传感器上如何实现？
A： 全局快门通过在像素内集成存储节点实现所有像素同时曝光；滚动快门则逐行曝光，可能带来果冻效应。

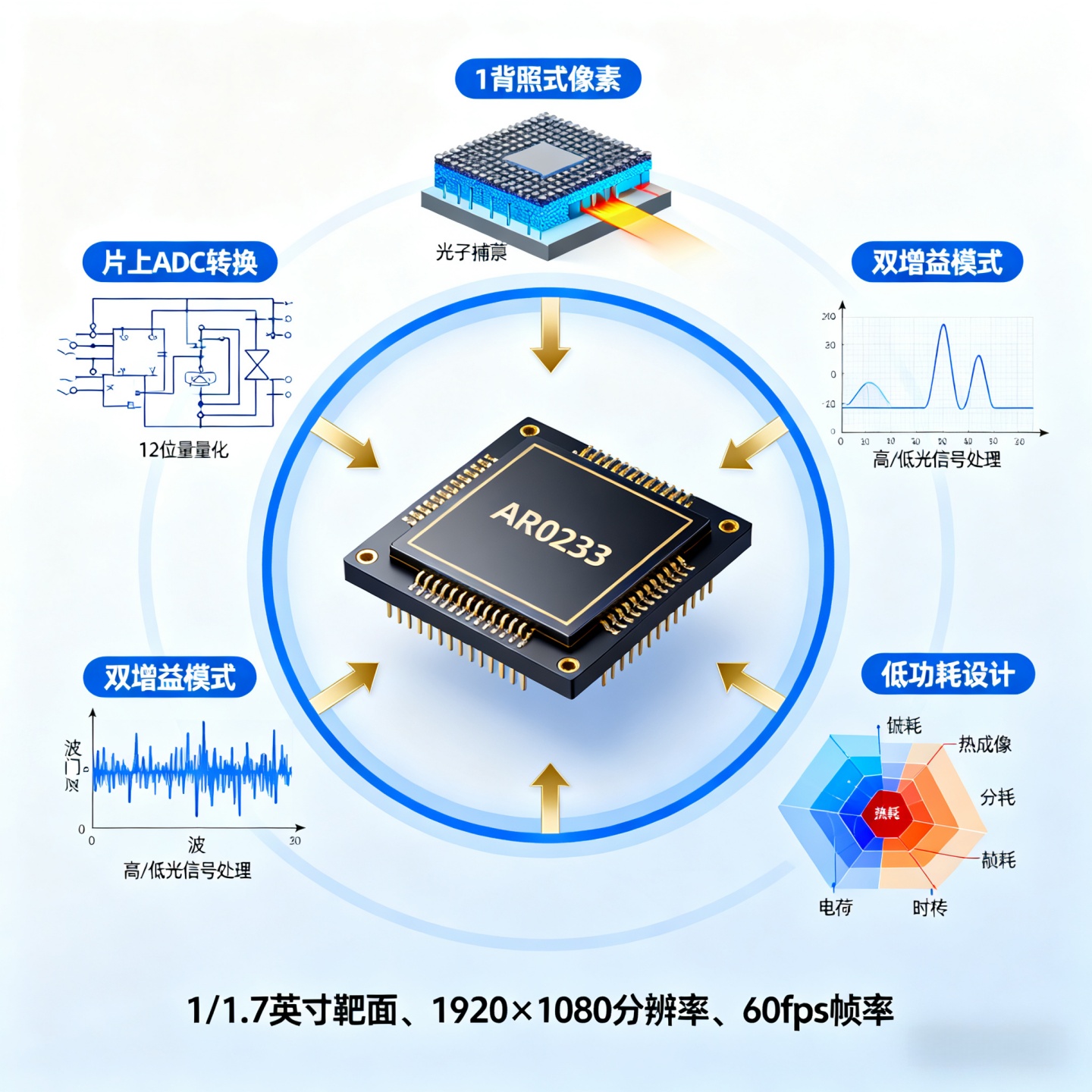

Q：背照式相比前照式CMOS的优势是什么？
A： 背照式通过翻转芯片结构，使光线直接从背面入射，避免了金属线路的遮挡，显著提升了量子效率和灵敏度。
