图像传感器的性能基石：为何这四个参数决定成像质量上限？
在机器视觉、安防监控、科学成像等高端应用领域，图像传感器的选型直接决定了整个成像系统的性能天花板。在众多技术参数中，像素尺寸、量子效率（QE）、动态范围和信噪比（SNR） 是四个相互关联且最核心的指标。它们共同描绘了传感器捕捉光信号的能力、处理光线强弱极端情况的本领，以及最终输出图像的信噪比和纯净度。深入理解这些参数的含义及其内在的权衡关系，是选择最适合应用需求的图像传感器的关键第一步。

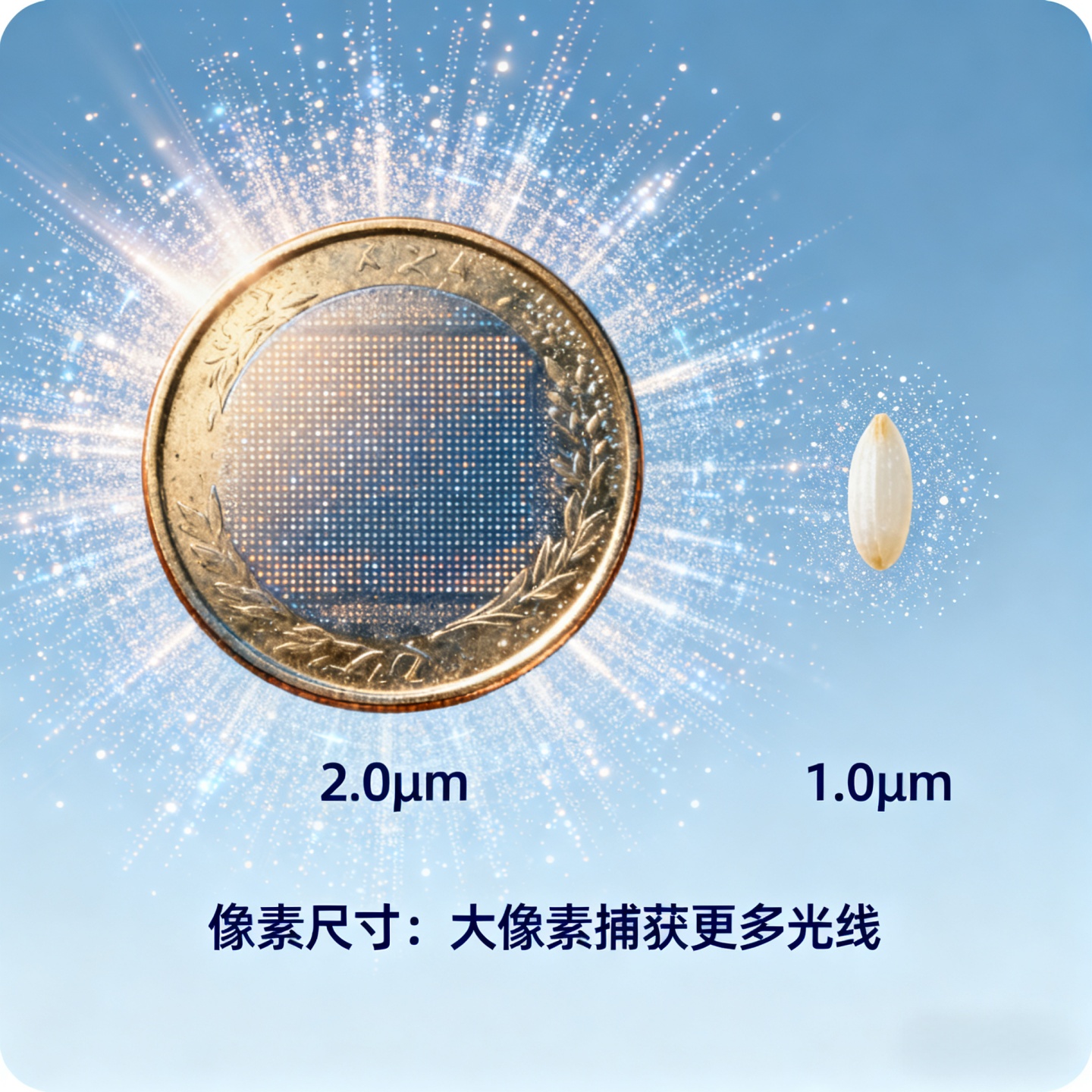

像素尺寸：感光能力的物理基础与分辨率的权衡
像素尺寸，指的是传感器上每个独立感光单元（像素）的物理大小，通常以微米（μm）为单位。它是决定传感器性能最基础的物理因素之一。
大像素的优势：集光能力与灵敏度
像素尺寸越大，其感光面积就越大。在相同的曝光时间内，大像素能够捕获更多的光子。这直接带来了两大优势：
更高的灵敏度：在弱光环境下，大像素能产生更强的电信号，从而获得更明亮、可用的图像。
更大的满阱容量：像素可被视作一个收集光电子的“阱”。尺寸越大的像素，其满阱容量通常越高，即能容纳更多的光电子，这为展现更宽的动态范围奠定了基础。
小像素的追求：分辨率与细节解析力
在传感器总尺寸（光学格式）固定的前提下，减小单个像素的尺寸可以在同一块芯片上集成更多的像素数量，从而直接提升图像的分辨率。这使得图像能够展现更丰富的细节，在检测微小缺陷或进行高精度测量时至关重要。
核心权衡：灵敏度 vs. 分辨率
因此，像素尺寸的选择本质上是一场灵敏度与分辨率之间的权衡。应用场景是做出决策的唯一标准：
优先选择大像素尺寸（>3.0μm）的场景：弱光监控（星光级夜视）、天文观测、科学成像（如荧光显微镜）、需要高动态范围的工业检测。
优先选择小像素尺寸（<2.0μm）的场景：智能手机摄影（空间受限）、高分辨率工业检测（如PCB板瑕疵检测）、需要大景深或远距离细节辨识的应用。
📌 即时FAQ
Q：在传感器总尺寸不变的情况下，是否可以通过减小像素尺寸无限制地提升分辨率？
A： 不能。当像素尺寸过小时，每个像素收集的光子数量会急剧减少，导致信号非常微弱。此时，各种噪声（如读出噪声）的影响会相对凸显，严重劣化图像的信噪比，出现大量噪点，反而使得高分辨率失去意义。这就是所谓的“像素小型化极限”。
Q：“四像素合一”技术是如何解决大小像素矛盾的呢？
A： 这项技术（如Quad Bayer阵列）是一种巧妙的动态权衡策略。在正常光照下，小像素独立工作以提供高分辨率。在弱光环境下，则将相邻的四个同色像素合并为一个大像素工作，显著提升集光能力和灵敏度，虽然牺牲了分辨率但换取了更纯净的画质。

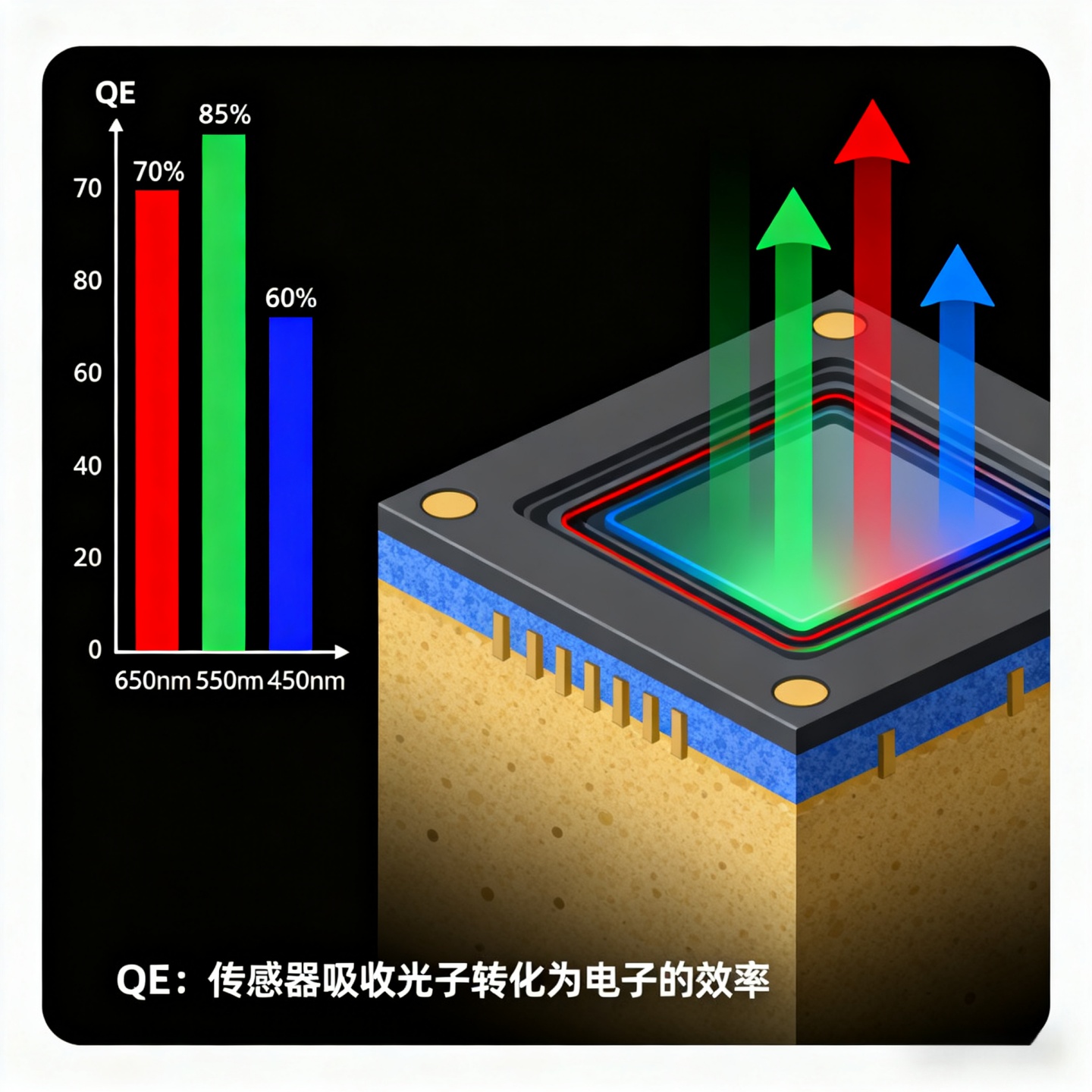

量子效率（QE）：光电转换的效能核心
量子效率是衡量图像传感器将入射光子转换为光电子效率的指标。它定义为被像素成功转换的光子数与入射光子数的百分比。例如，60%的QE意味着每100个光子入射，能产生60个光电子。
QE的重要性：直接决定信号强度
QE越高，意味着传感器的“光能利用率”越高。在完全相同的光照条件和曝光时间下，高QE传感器能产生更强的电信号。这对于捕捉微弱信号（如荧光成像、低照度环境）的应用至关重要，是获得高信噪比图像的基础。
背照式（BSI）技术的革命性提升
传统前照式传感器的金属布线层位于光电二极管上方，会遮挡和反射部分光线。背照式技术通过将芯片翻转，使光线直接从背面入射到光电二极管，避免了金属层的阻挡，从而将QE峰值从FSI的60%左右大幅提升至90%以上，尤其在可见光和近红外波段优势明显。
光谱响应：QE并非单一数值
QE与入射光波长紧密相关。传感器的QE曲线会显示其在不同波段（如紫外、可见光、近红外）的响应能力。选型时必须考虑目标应用的光源波段，选择在该波段具有高QE的传感器。例如，安防监控中常用红外补光，就需要关注传感器在850nm或940nm波段的QE值。
动态范围：捕捉明暗极端细节的能力
动态范围衡量的是图像传感器在同一场景中同时捕捉最亮和最暗细节的能力。它通常以分贝（dB）表示，计算公式为20*log10（最大不失真信号/噪声底值）。
动态范围的物理意义
高动态范围传感器能避免明亮区域过曝成一片“死白”，同时又能提亮暗部细节，避免欠曝成一片“死黑”。这在逆光人像、户外交通监控（同时看清车牌和车身阴影）、工业检测中高反光物体等场景下不可或缺。
提升动态范围的双重路径
增大满阱容量：提升分子（最大信号），让像素在饱和前能容纳更多电荷。
降低噪声：减小分母（噪声底值），特别是读出噪声，使得微弱的暗部信号能够被清晰识别。
这两者共同决定了传感器的本征动态范围。
信噪比（SNR）：图像质量的终极判官
信噪比是信号强度与噪声强度的比值，单位也是dB。它是衡量图像最终“纯净度”和可用性的最直观指标。SNR越高，图像越清晰，噪点越少，细节保留越完整。
噪声的三大主要来源
散粒噪声：源于光粒子到达传感器的时间具有随机性，其大小与信号强度的平方根成正比。这是无法根本消除的物理本质噪声，在高信号区域占主导地位。
暗电流噪声：即使在没有光的情况下，由于半导体材料的热运动，像素也会产生电荷（暗电流）。其不确定性引入噪声。制冷是抑制暗电流噪声最有效的手段，尤其在长曝光应用中。
读出噪声：在将像素电荷转换为电压并读出为数字值的过程中，电路本身引入的噪声。它在低信号水平（弱光、短曝光）下是主要噪声源，直接决定了传感器的弱光探测极限。
信噪比的计算与优化方向
信噪比（SNR）的近似公式可表示为：SNR = 信号 / √(散粒噪声² + 暗电流噪声² + 读出噪声²)。
由此可知，提升SNR的途径包括：
增强信号：增加光照、延长曝光时间、选择高QE和大像素尺寸的传感器。
抑制噪声：对于弱光应用，选择具有极低读出噪声的传感器（如sCMOS技术可达1e-以下）至关重要；对于长曝光应用，则需关注传感器的暗电流性能及制冷选项。
参数间的联动与选型决策矩阵
这四个关键参数并非孤立，而是深度交织、相互制约的。例如，追求小像素和高分辨率可能会牺牲满阱容量和动态范围；而高QE是获得高信噪比的前提。因此，选型必须基于具体应用场景的优先级进行综合权衡。
下表为不同应用场景的选型侧重点提供了清晰指南：
总结
像素尺寸、量子效率、动态范围和信噪比共同构成了评估图像传感器性能的基石。理解它们的定义、相互关系以及在具体应用中的权衡取舍，是摆脱参数罗列、做出精准选型的关键。在技术飞速发展的今天，背照式、堆栈式等新工艺正在不断提升这些性能指标的边界，但万变不离其宗，其核心物理原理和权衡逻辑始终是工程师和决策者需要掌握的根本。
