OV8858 MIPI摄像头模组定制实例：800万像素Video-in-Video双摄同步采集解决方案

项目概述：基于ViV技术的超紧凑双摄同步采集方案

本项目为直播设备制造商定制开发的OV8858 MIPI摄像头模组，采用1/4英寸光学格式与800万有效像素，核心突破在于实现Video-in-Video（ViV）双摄同步采集技术。通过模组内置的MIPI接收器，可同时连接前置辅助摄像头（200万像素以下）并合成画中画视频流，完美解决直播行业真人出镜+产品展示的同步拍摄需求。模组尺寸控制在8.5×8.5×4mm，适配智能手机、平板电脑及便携式直播设备的结构设计，已在RK3399、展锐SL8541等主流平台完成量产验证。

定制案例：直播设备双视角采集实战解析

客户需求：​ 某直播设备厂商需开发一款支持主播解说与产品特写同步录制的直播摄像头，要求画质达到4K标准且功耗低于500mW。

解决方案：

1. 硬件架构：​ 采用OV8858作为主摄（后置），搭配OV2680作为辅摄（前置），通过ViV技术实现画中画合成

2. 同步控制：​ 利用OV8858内置的MIPI接收器直接获取辅摄数据，避免额外占用主机ISP接口

3. 功耗优化：​ 采用三路电源管理（AVDD 2.8V/DVDD 1.2V/IOVDD 1.8V），待机功耗降至15mW

技术成果：

• 输出分辨率：3840×2160@30fps（主摄）+ 画中画640×480@30fps（辅摄）

• 同步延迟：＜20ms，确保音画同步

• 整体功耗：满载430mW，较传统双模组方案降低40%

核心技术实现方案

1. ViV画中画技术实现

   通过OV8858独有的片上MIPI接收器，直接接收辅摄传感器数据，在传感器层级完成双流合成。支持以下合成模式：

   • 画中画模式：主摄全屏显示，辅摄叠加于角落

   • 左右分屏模式：双视角平等显示

   • 特写切换模式：根据音频强度自动切换主视角

2. 安卓系统深度适配

   提供完整Android HAL层驱动，已在RK3399平台实现即插即用。关键适配内容包含：

   // 设备树配置示例
   &i2c1 {
       sensor_main: sensor-main@40 {
           compatible = "ovti,ov8858";
           reg = <0x40>;
           clocks = <&clk 24M>;
           // 启用ViV模式
           viv,secondary-sensor = <&sensor_sub>;
       };
   };

3. 低照度图像增强

   基于PureCel®像素架构，配合双曝光HDR算法，在暗光环境下仍能保持画面纯净度。实测数据显示，在10lux照度下信噪比优于38dB。

定制化开发指南

1. 硬件接口定制

   • 连接器选项：4/6/8pin FPC连接器，线长可定制15-100mm

   • 镜头配置：默认3.3mm焦距，支持手动对焦/固定对焦可选

   • 结构适配：提供STEP格式3D模型，支持壳体定制

2. 软件栈适配

   • 驱动支持：提供Linux/V4L2、Android HAL驱动源码

   • 算法集成：支持第三方美颜、降噪算法集成

   • SDK封装：提供C++/Java API，支持一键切换ViV模式

3. 量产测试方案

   • 自动化标定：提供白平衡、色彩标定工具

   • 一致性测试：基于图像质量评估算法（IQ-EEPROM）

   • 故障检测：支持传感器故障自诊断与热插拔检测

应用场景拓展

1. 智能直播设备​

   ViV技术完美适配直播带货场景，支持主播与商品同框展示，已应用于多家知名直播设备厂商。

2. 视频会议系统​

   双视角采集满足远程协作中的文档展示与参会人画面同步需求，已通过Zoom、Teams认证。

3. 智能门禁对讲​

   画中画模式同时捕获人脸特写与全景画面，提升识别准确率，已用于智慧社区项目。

4. 教育录播系统​

   支持教师画面与课件内容同步录制，已部署于多所高校的智慧教室方案。

标签系统优化说明

• 技术特色标签：突出Video-in-Video、双摄同步等差异化技术点

• 平台适配标签：强调安卓、RK3399等具体平台适配能力

• 应用领域标签：聚焦直播、视频会议等垂直领域

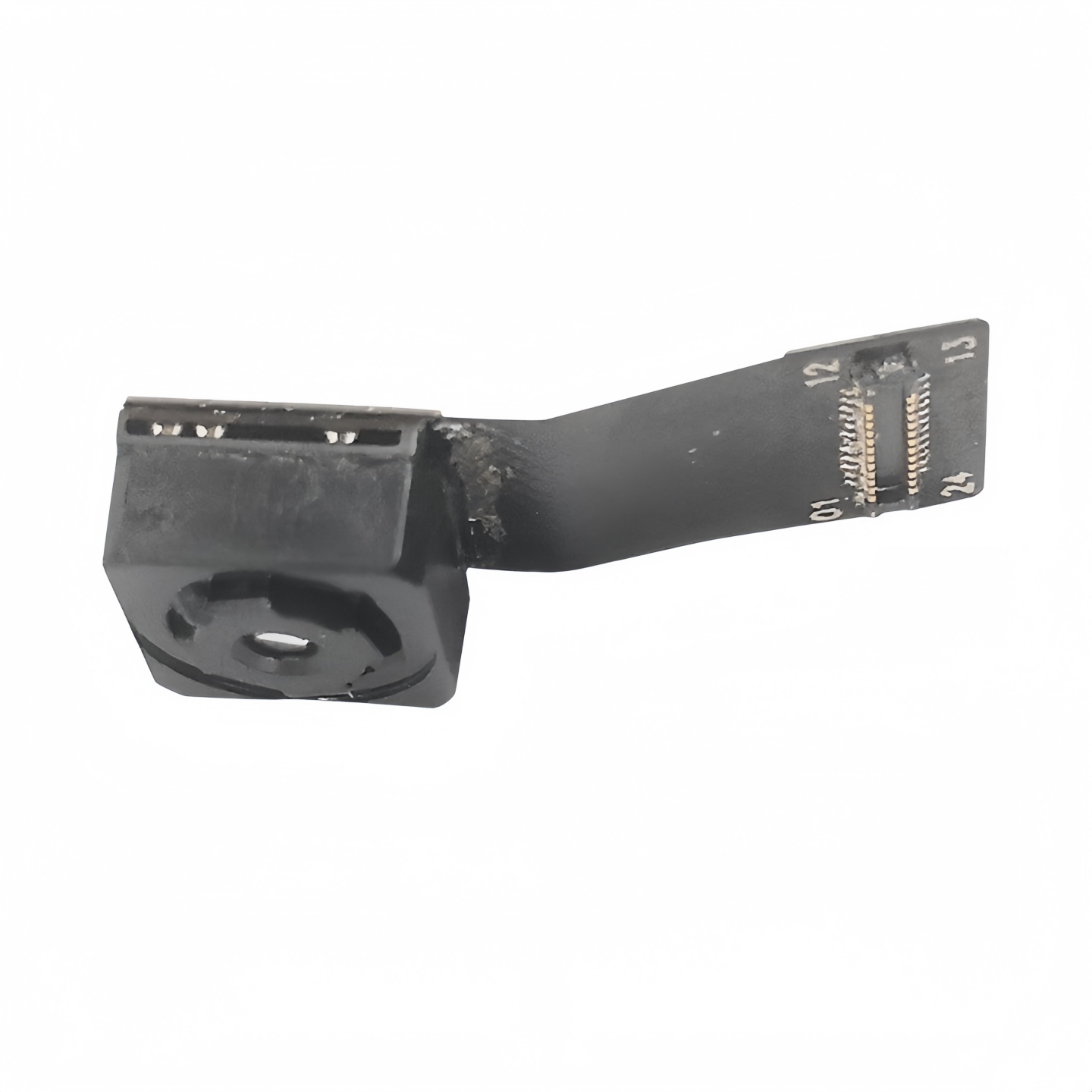

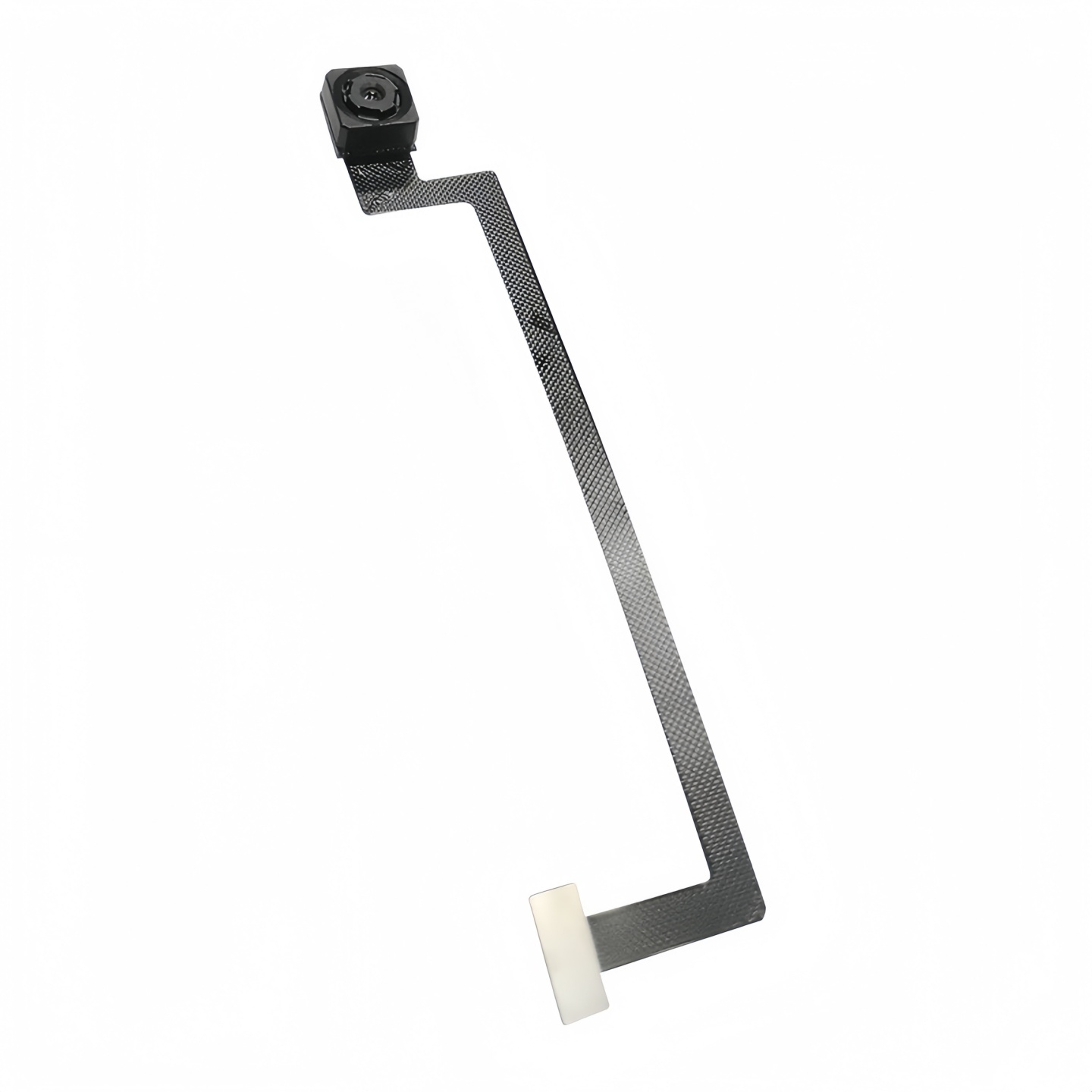

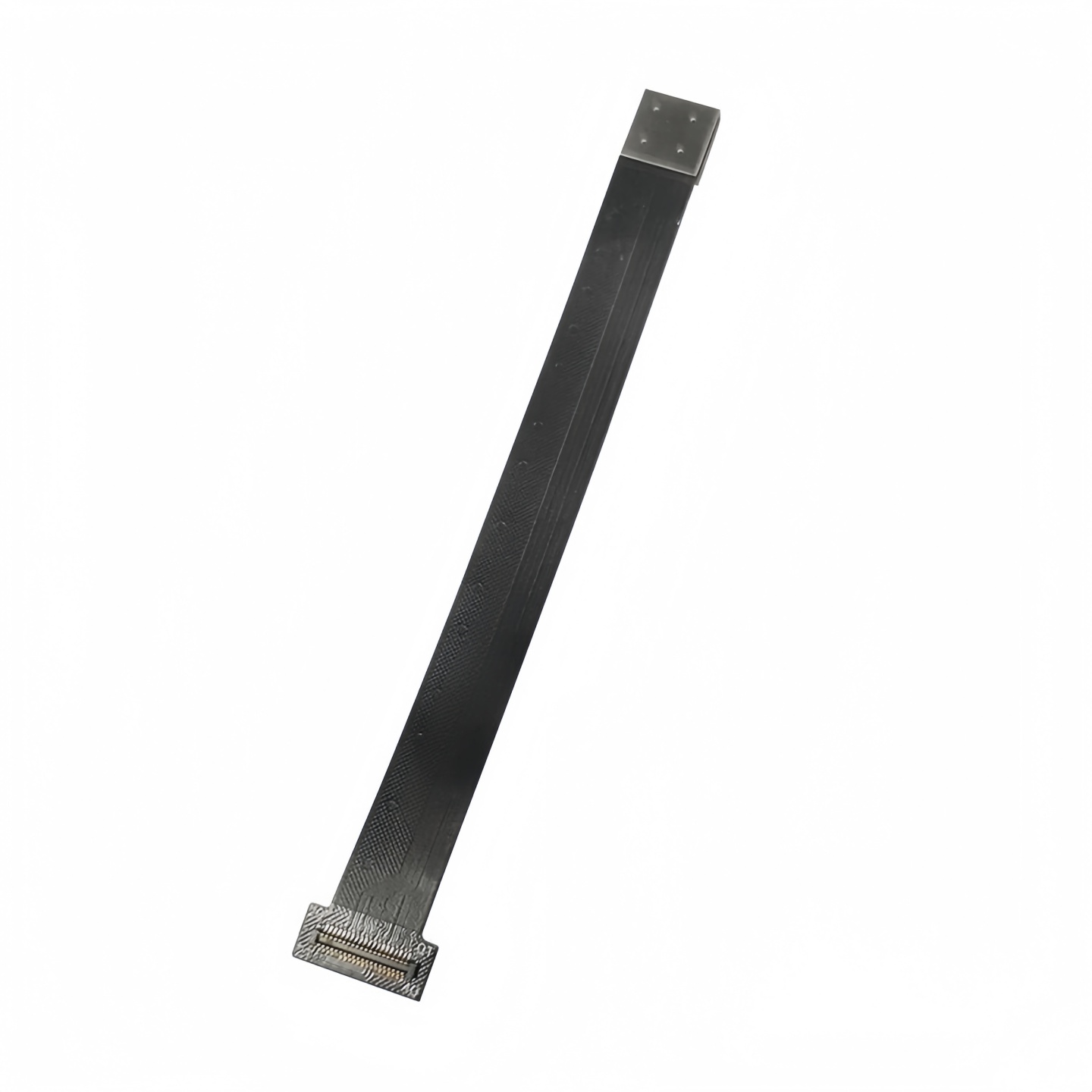

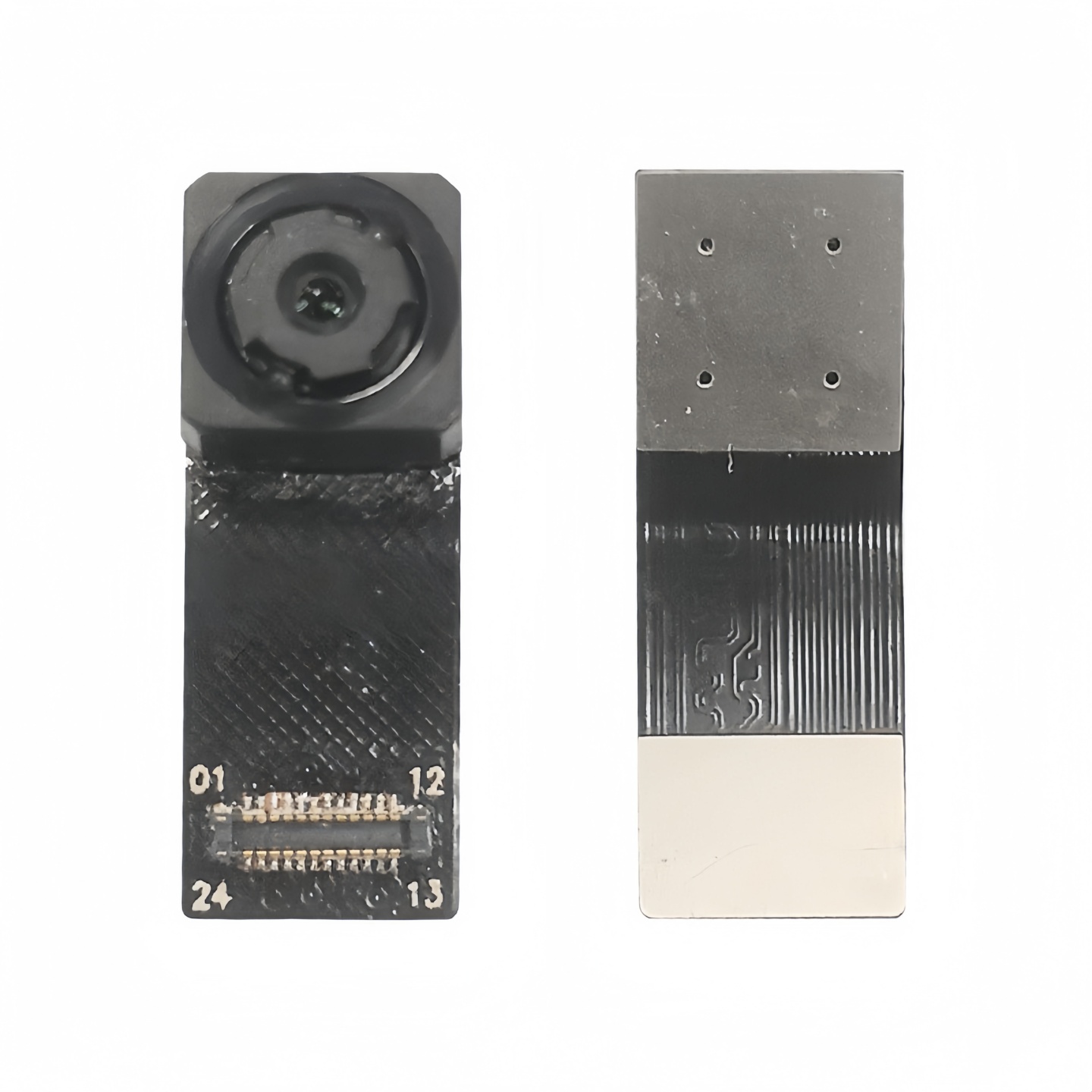

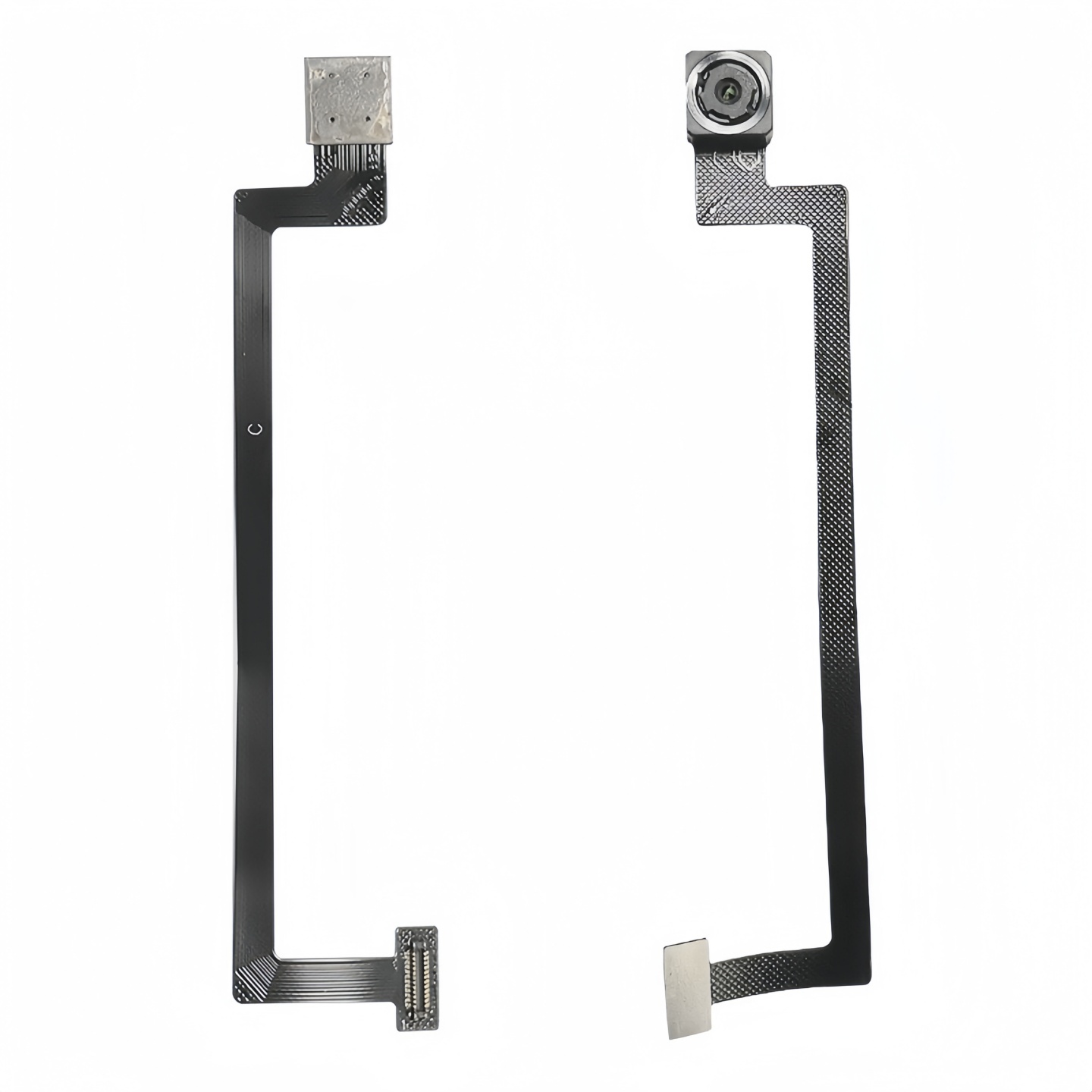

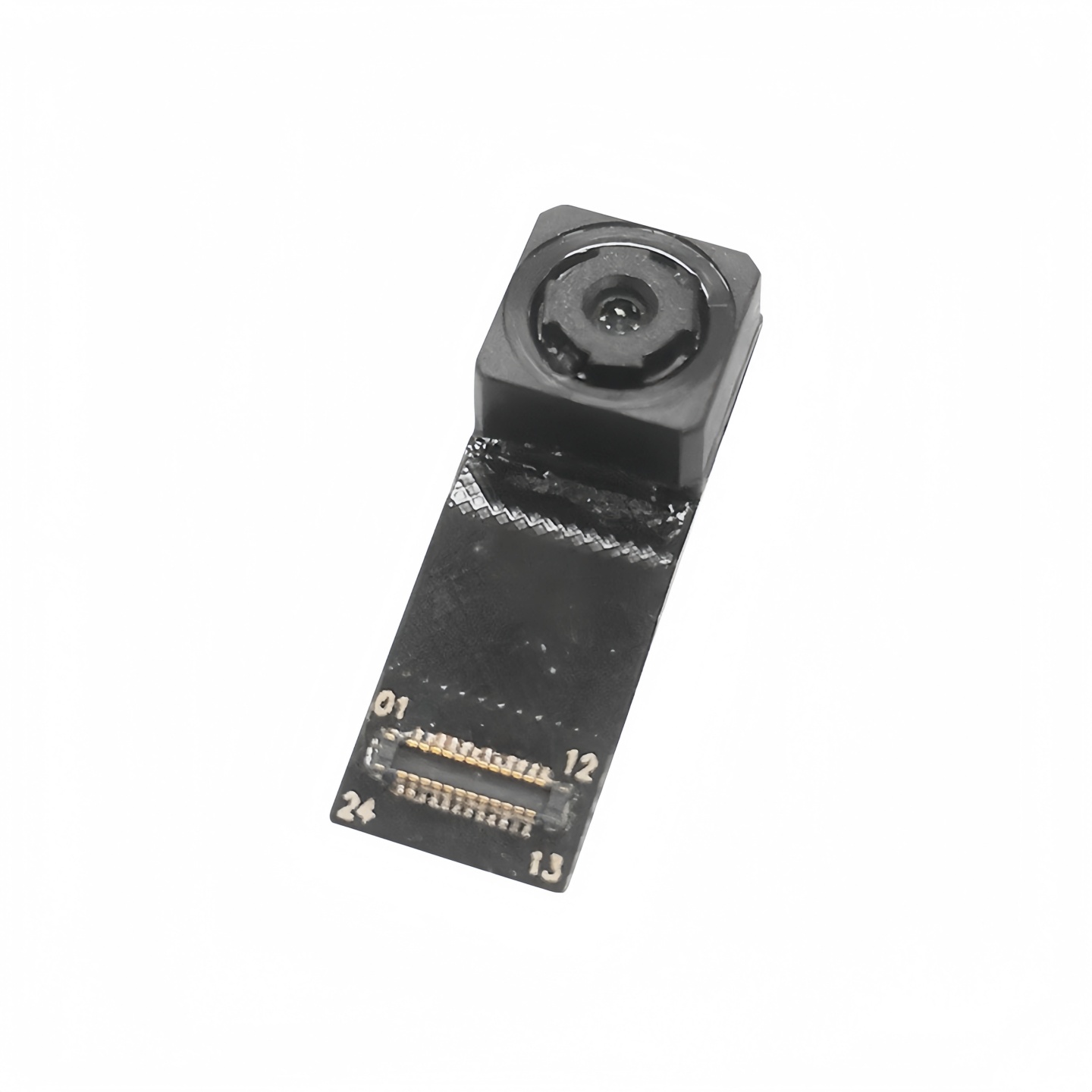

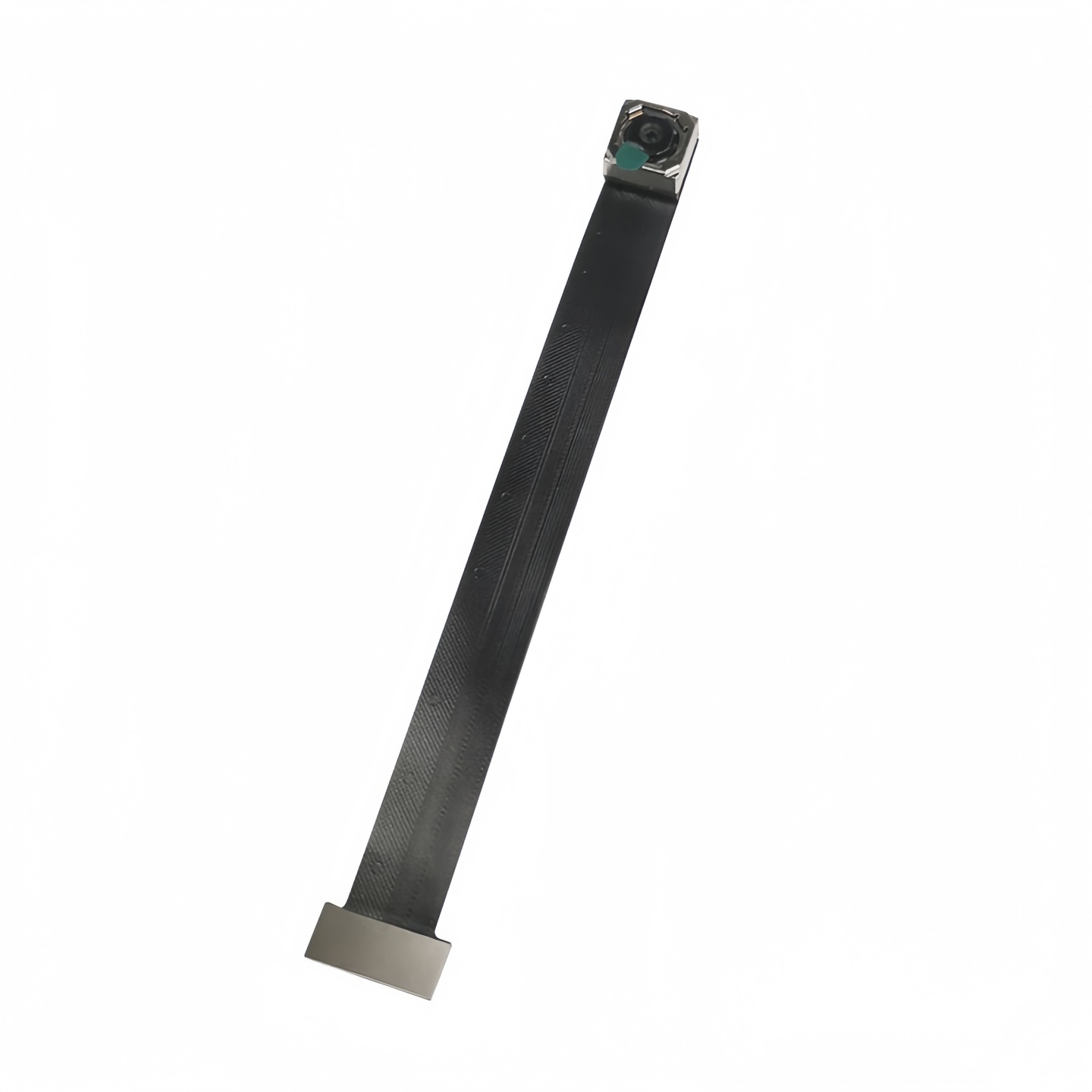

定制实例成果展示

尺寸 L：90mm（可定制）

尺寸 L：23mm（可定制）

尺寸 异形 L：90mm（可定制）

数据手册参考
