专业级OV4689 USB3.0摄像头模组定制实例：400万像素YUV输出执法记录仪专用视觉解决方案

项目概述：执法场景优化的高帧率视觉采集方案

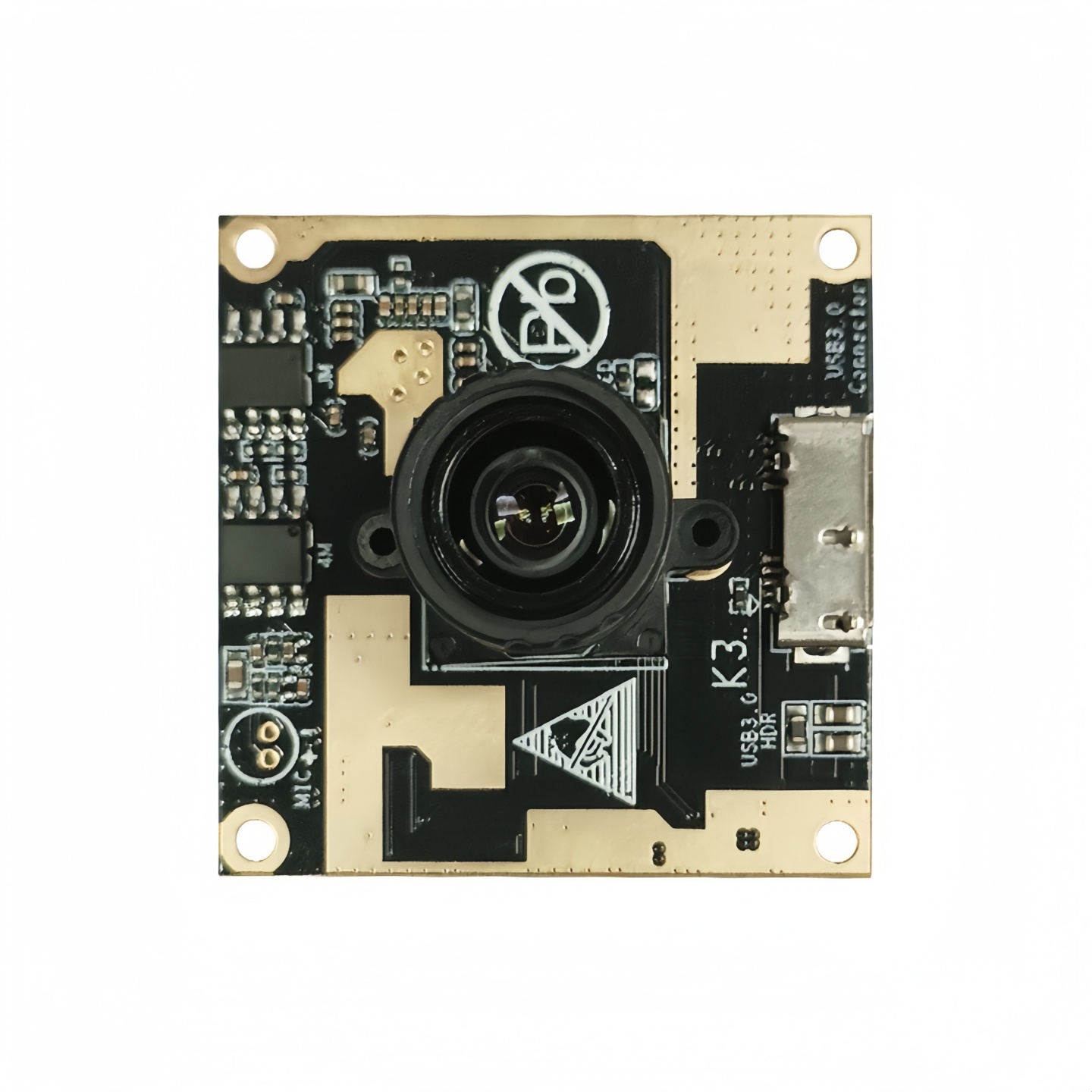

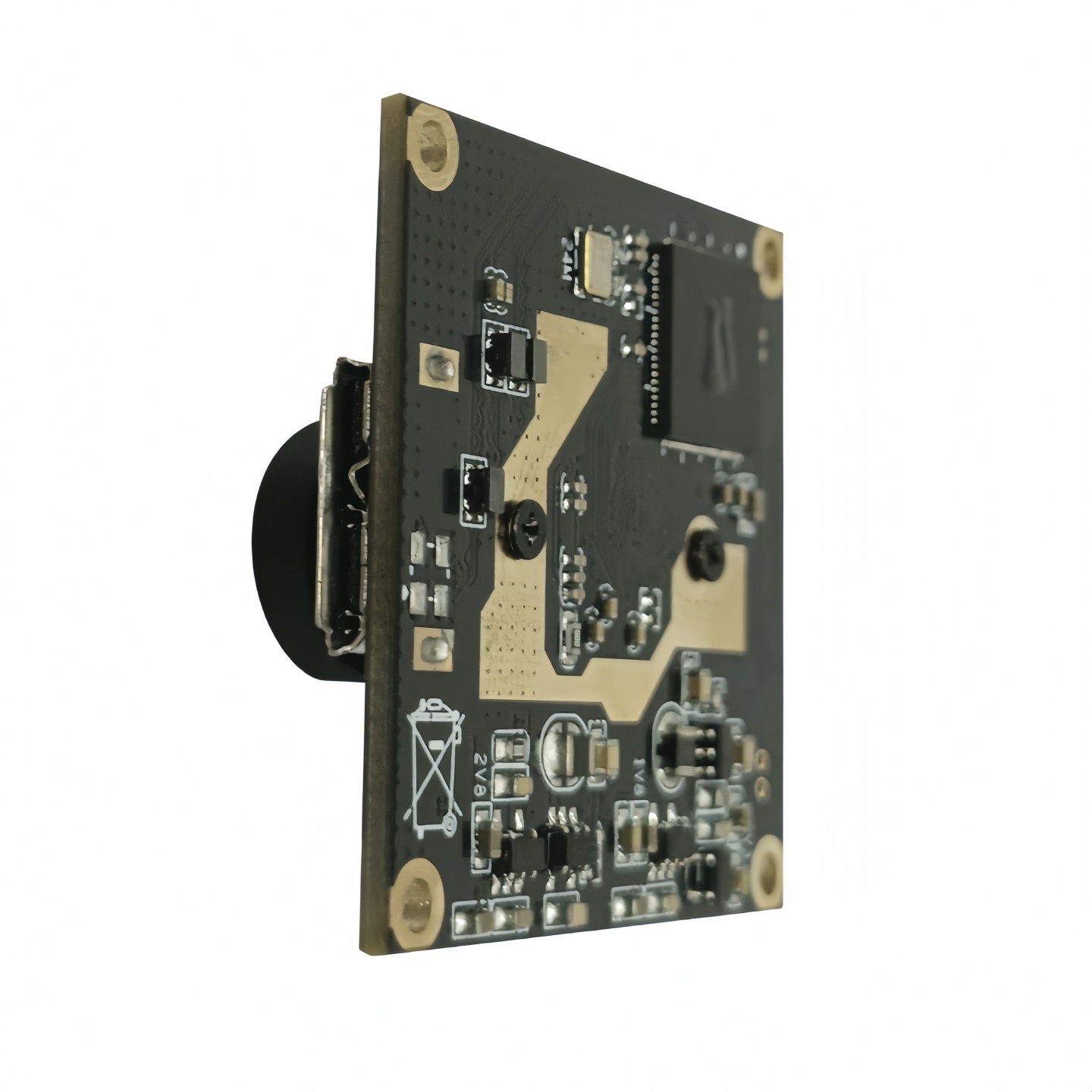

本项目为警用装备制造商定制开发的OV4689 USB3.0摄像头模组，基于豪威科技1/3英寸光学格式图像传感器，实现400万像素（2688×1520）高清成像。模组采用USB 3.0高速接口，支持YUV未压缩格式输出，在1080P分辨率下实现60fps、720P分辨率下实现120fps的高流畅度视频采集。其低功耗架构与宽温工作特性（-20℃至+60℃）满足执法记录仪长时间户外使用需求，为移动执法、现场取证提供专业级视觉解决方案。

核心技术方案：为执法场景优化的采集性能

技术模块	实现方案	执法场景价值
核心传感器	OV4689，1/3英寸，超星光级技术	高灵敏度，低噪声，优异画质基础
有效像素	400万像素（2688×1520）	支持高清静态图像与视频采集
数据接口	USB 3.0高速接口	高带宽数据传输，兼容主流嵌入式平台
帧率性能	1080P@60fps，720P@120fps	满足高速流畅视频需求
数据格式	YUV未压缩格式	保证图像细节，适合后期分析
功耗控制	低功耗设计	优化能效，适合电池供电设备

定制化设计亮点：

YUV未压缩格式输出：采用YUV未压缩格式输出，保证图像细节最大化保留，为现场证据链提供高质量原始素材，适合警务影像分析与后期鉴定需求。
多分辨率适配执法场景：支持2K（2688×1520）、1080P（1920×1080）@60fps及720P（1280×720）@120fps多种分辨率与帧率组合，可根据执法场景灵活切换，平衡画质与流畅度。
执法环境增强设计：模组针对执法记录仪常见的剧烈运动、复杂光线场景优化，通过硬件同步与宽动态范围（WDR） 技术，有效减少高速运动带来的图像模糊，并提升逆光场景下的细节捕捉能力。

典型定制案例解析

案例一：交警现场执法记录系统

需求：某市交警支队需升级现场执法记录仪，要求支持1080P高清视频录制、60fps高帧率以确保高速运动对象（如车辆牌照）清晰捕捉，并能在-10℃至50℃户外环境下稳定工作。
解决方案：采用OV4689传感器，配置为1080P@60fps YUV输出，启用硬件同步减少图像撕裂。模组结构强化，并通过宽温测试（-20℃至+60℃）。
成果：执法记录仪在强光逆光环境下车牌识别率提升至98%，设备续航时间达到12小时，已批量装备全市交警单位。

案例二：便携式现场取证设备

需求：执法部门需一款便携式取证设备，用于物证拍摄与现场录像，要求支持2K高清静态图片拍摄与720P@120fps慢动作视频回放。

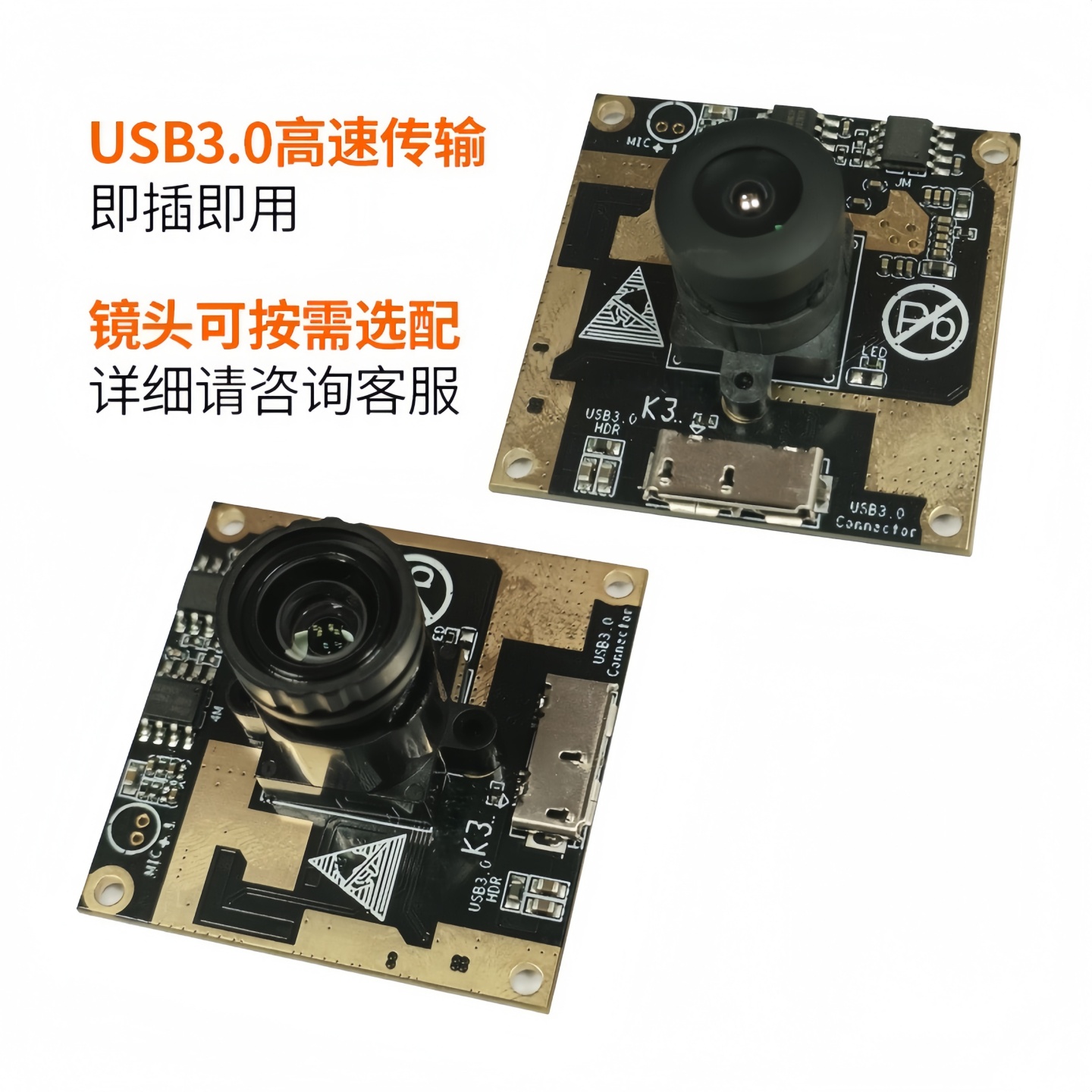

解决方案：基于OV4689开发USB3.0即插即用模组，配置YUV未压缩格式保证物证细节。提供SDK开发包，支持Windows/Linux系统快速集成。
成果：设备支持2K静态拍照与120fps慢动作视频，物证放大后细节清晰，已应用于多家公安单位现场取证工作。
