OV4689 400万像素MIPI摄像头模组定制实例：多场景硬件适配实拍图集与技术解析

项目概述：多平台硬件适配的实战型视觉模组

本项目为不同行业客户定制开发的多款OV4689 MIPI摄像头模组，基于豪威科技1/3英寸光学格式与OmniBSI-2技术，实现400万像素（2688×1520）高清成像。模组采用MIPI CSI-2高速接口（4-lane配置），支持90fps全帧率输出及120fps@1080P高流畅度视频采集。通过多平台硬件适配（包括RP3399、Hi3516D等主控平台）与紧凑型结构设计，为安防监控、工业检测、智能交通等场景提供即插即用的高性价比视觉解决方案。下图为三款典型定制模组的实物照片与核心特性对比。

多款定制模组实物图与核心特性

模组类型	实物图特征	核心参数	适配平台	典型应用
嵌入式视觉模组	38mm×38mm板机尺寸，FPC排线接口	2688×1520@90fps，MIPI CSI-2接口	RP3399、全志系列	工业相机、嵌入式设备
安防监控模组	金属屏蔽壳封装，IP67防护等级	支持HDR，-30℃至+85℃宽温工作	Hi3516D、Hi3516A	道路监控、楼宇安防
USB高速模组	USB Type-C接口，免驱UVC协议	1080P@120fps（MJPEG压缩）	Windows/Linux/Android	视频会议、高速拍摄

定制化设计亮点：

多平台兼容性：模组已成功适配瑞芯微RP3399（通过修改cam_board_rk3399.xml配置文件）、海思Hi3516D（支持H.265编码）以及USB UVC免驱方案（兼容Windows/Linux/Android系统），提供跨平台硬件支持。
高速数据接口：采用MIPI CSI-2 4-lane接口，传输速率达1008Mbps/lane，支持90fps全像素输出；USB模组版本支持120fps@1080P高帧率采集（MJPEG压缩格式），满足高速运动场景需求。
紧凑型结构设计：模组尺寸优化至38mm×38mm（板机）或定制化金属外壳，支持FPC排线或USB Type-C接口，适应不同设备的空间限制与接口要求。

典型定制案例解析（附实物模组图）

案例一：工业视觉检测设备（RP3399平台）

需求：工业设备商需开发一款高速视觉检测系统，用于生产线上的零件尺寸测量与缺陷识别，要求支持2688×1520@60fps输出且延迟低于50ms。
解决方案：采用OV4689 MIPI模组，搭配RP3399开发板，通过修改cam_board_rk3399.xml配置文件（将原传感器型号改为OV4689）并重新编译内核，实现软硬件适配。模组启用HDR模式应对复杂光照条件，确保检测稳定性。

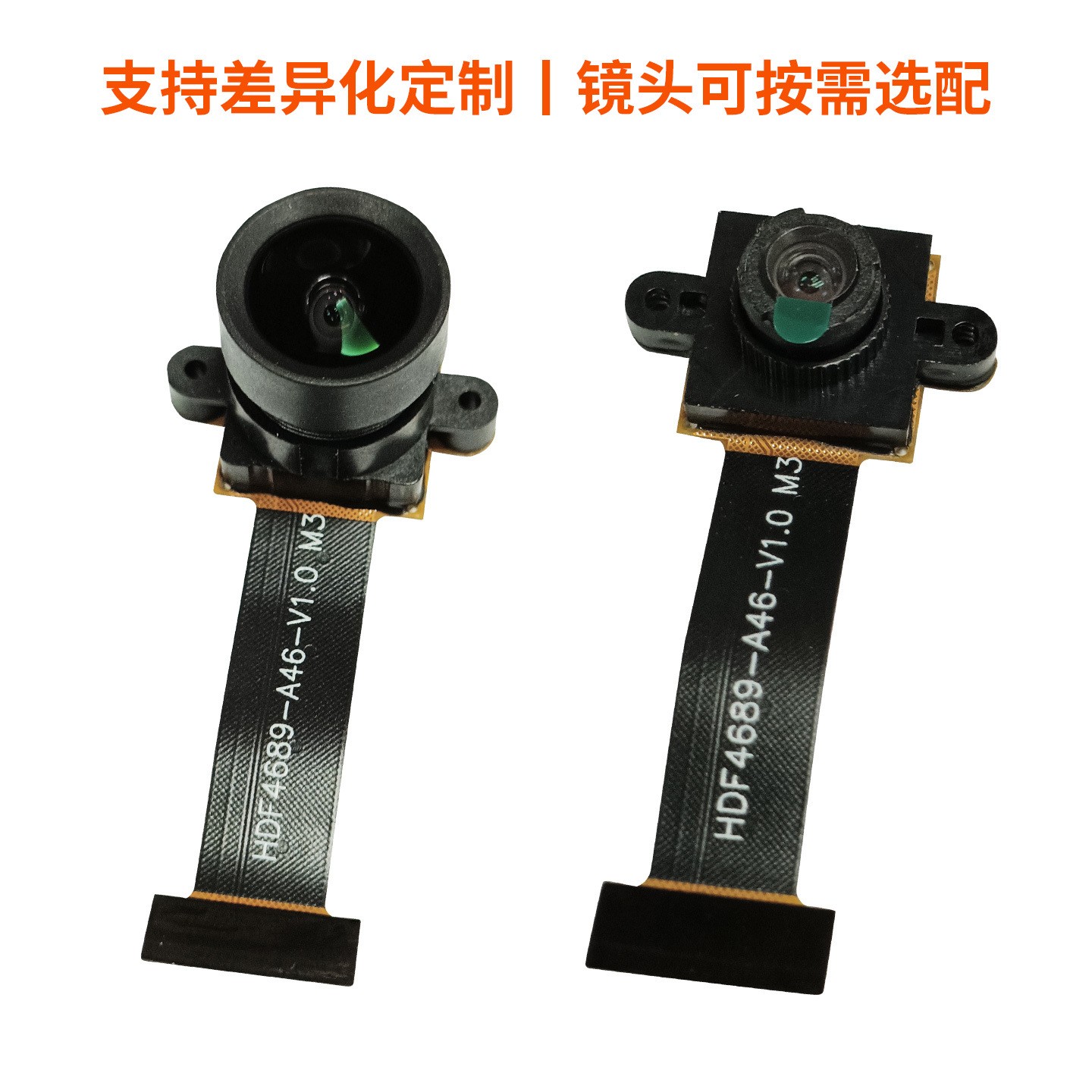

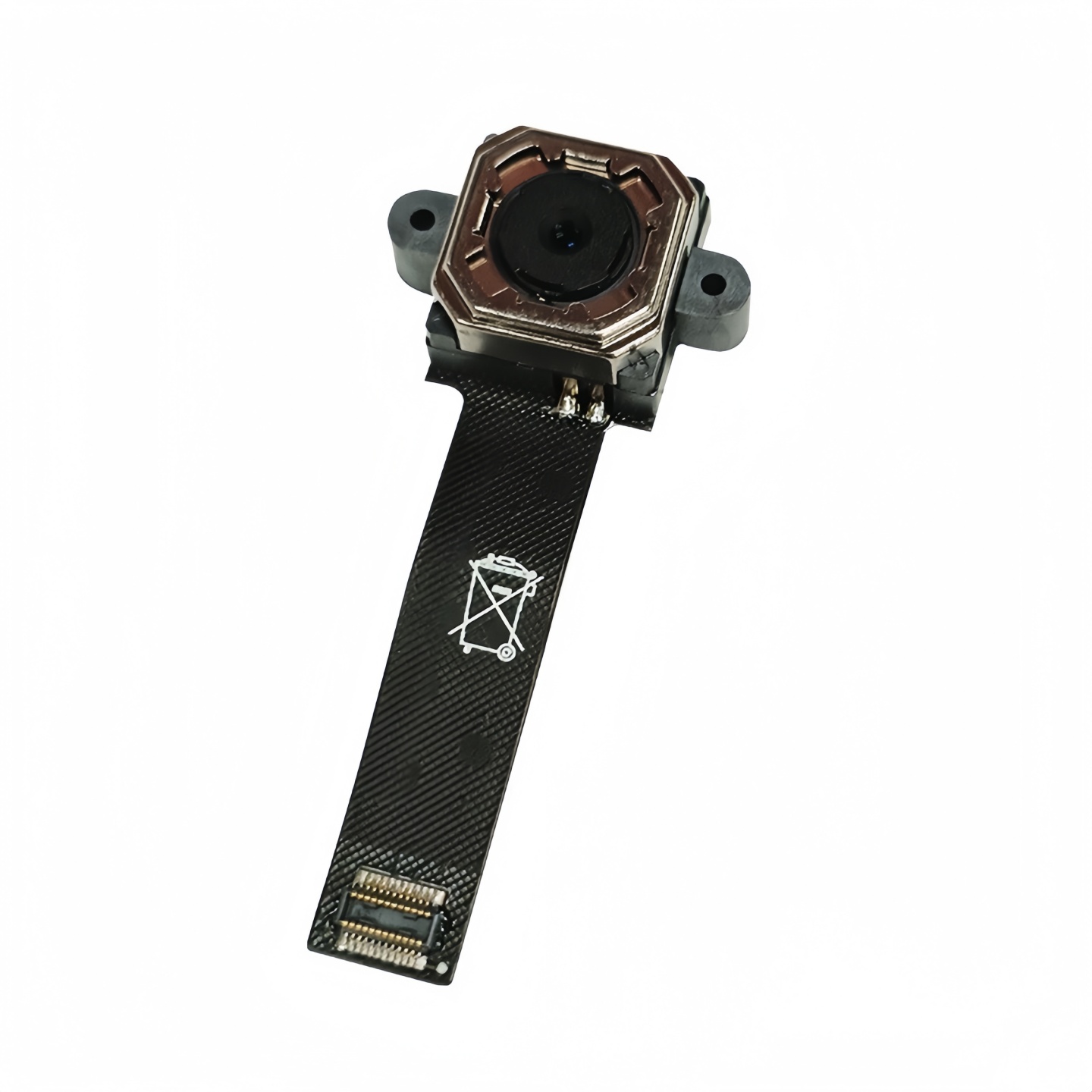

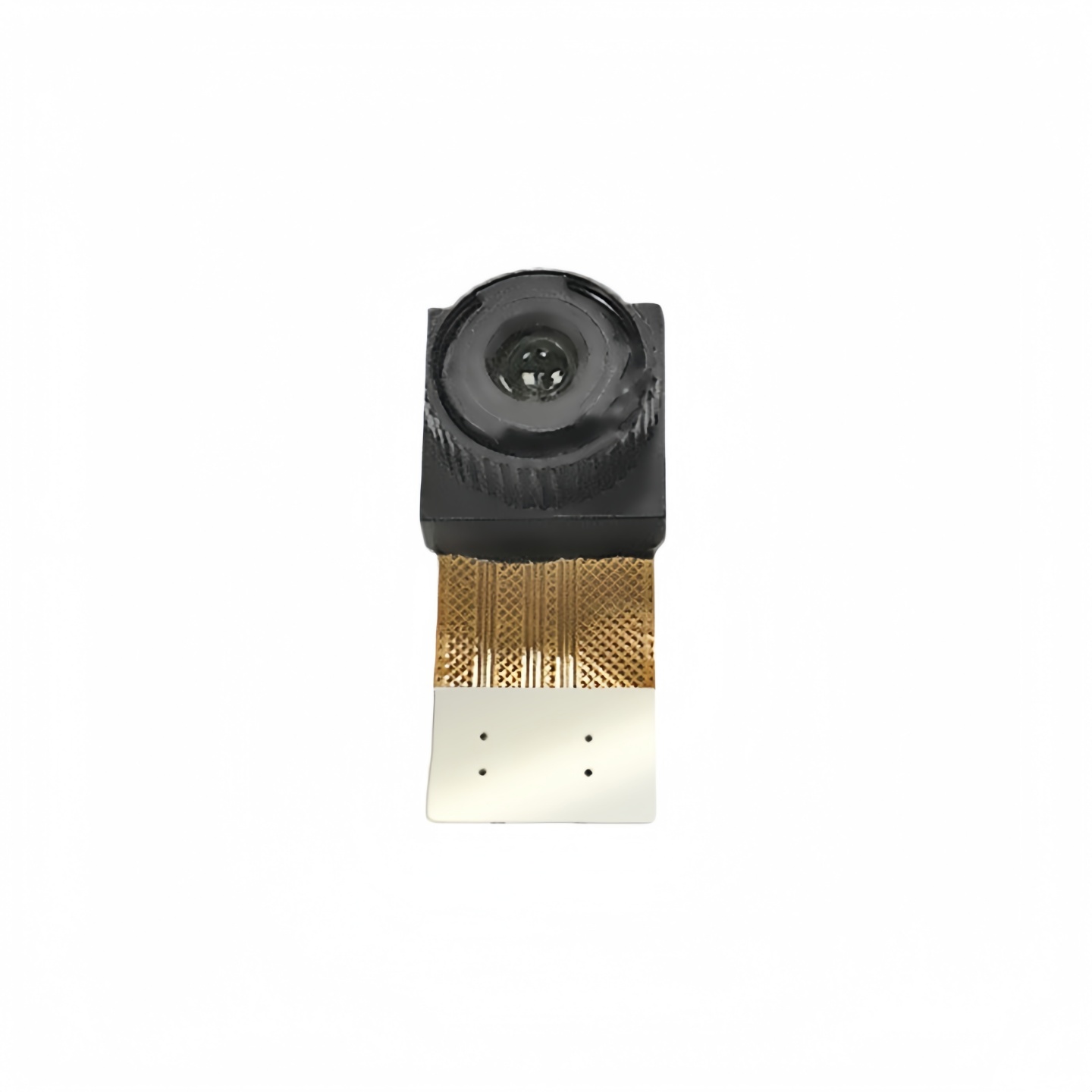

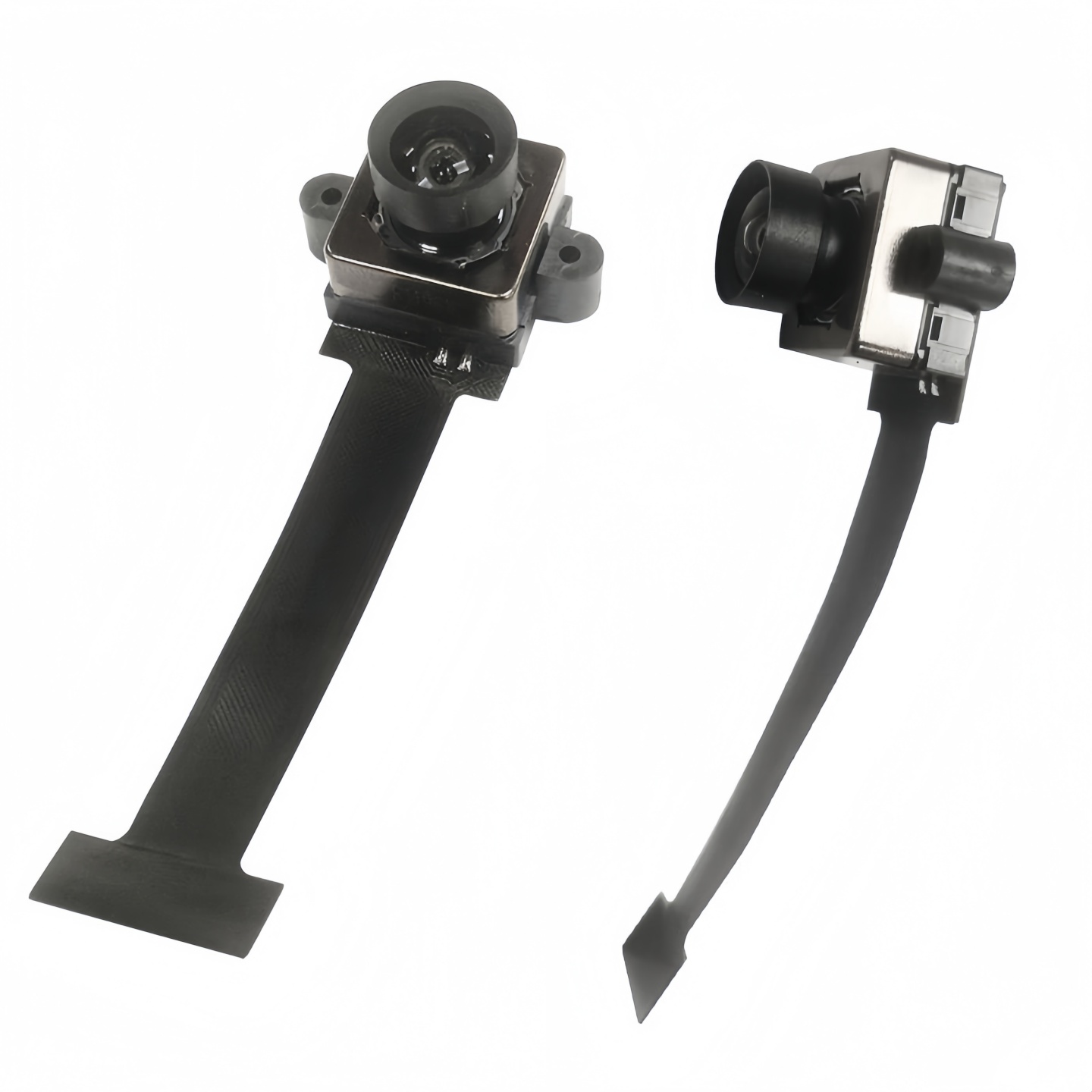

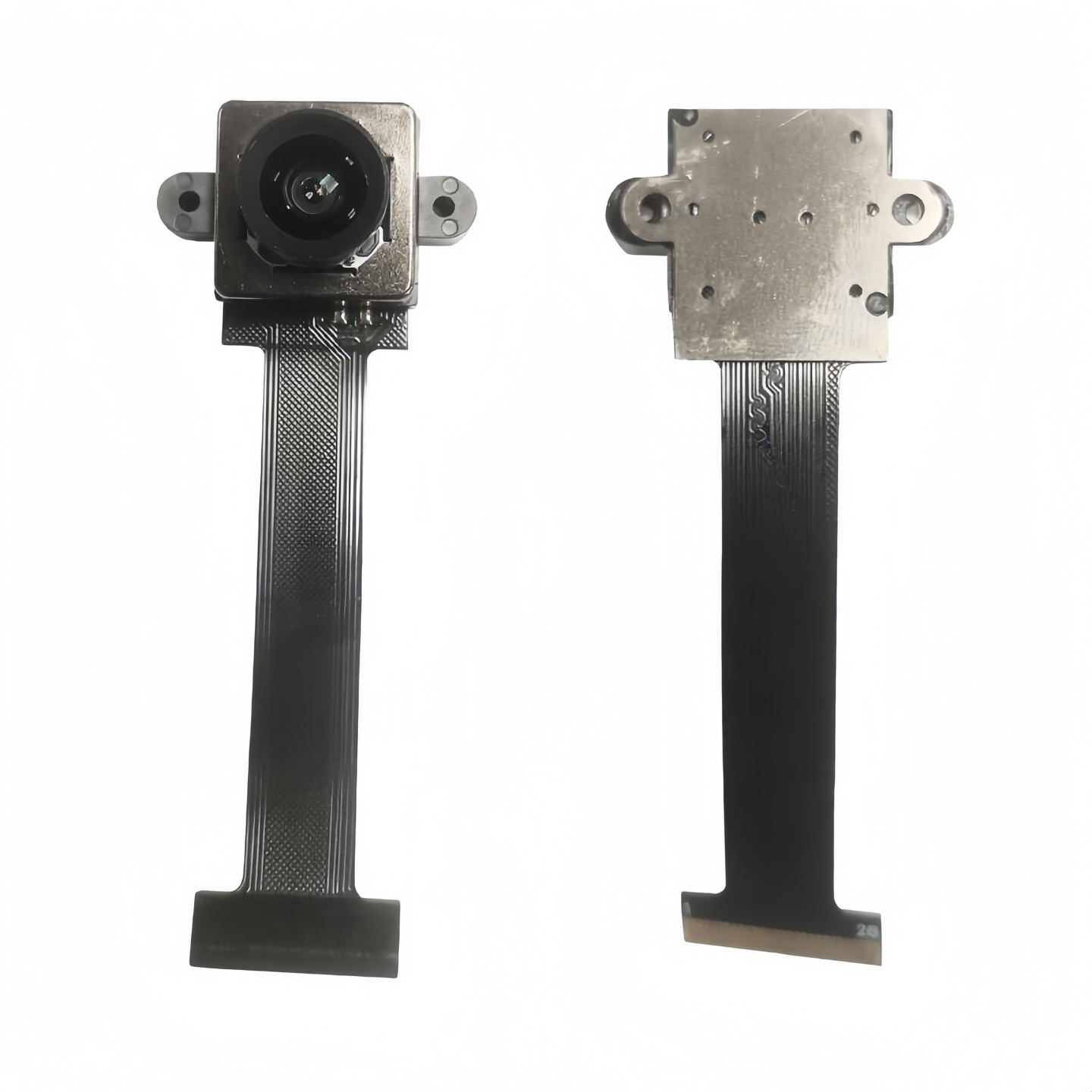

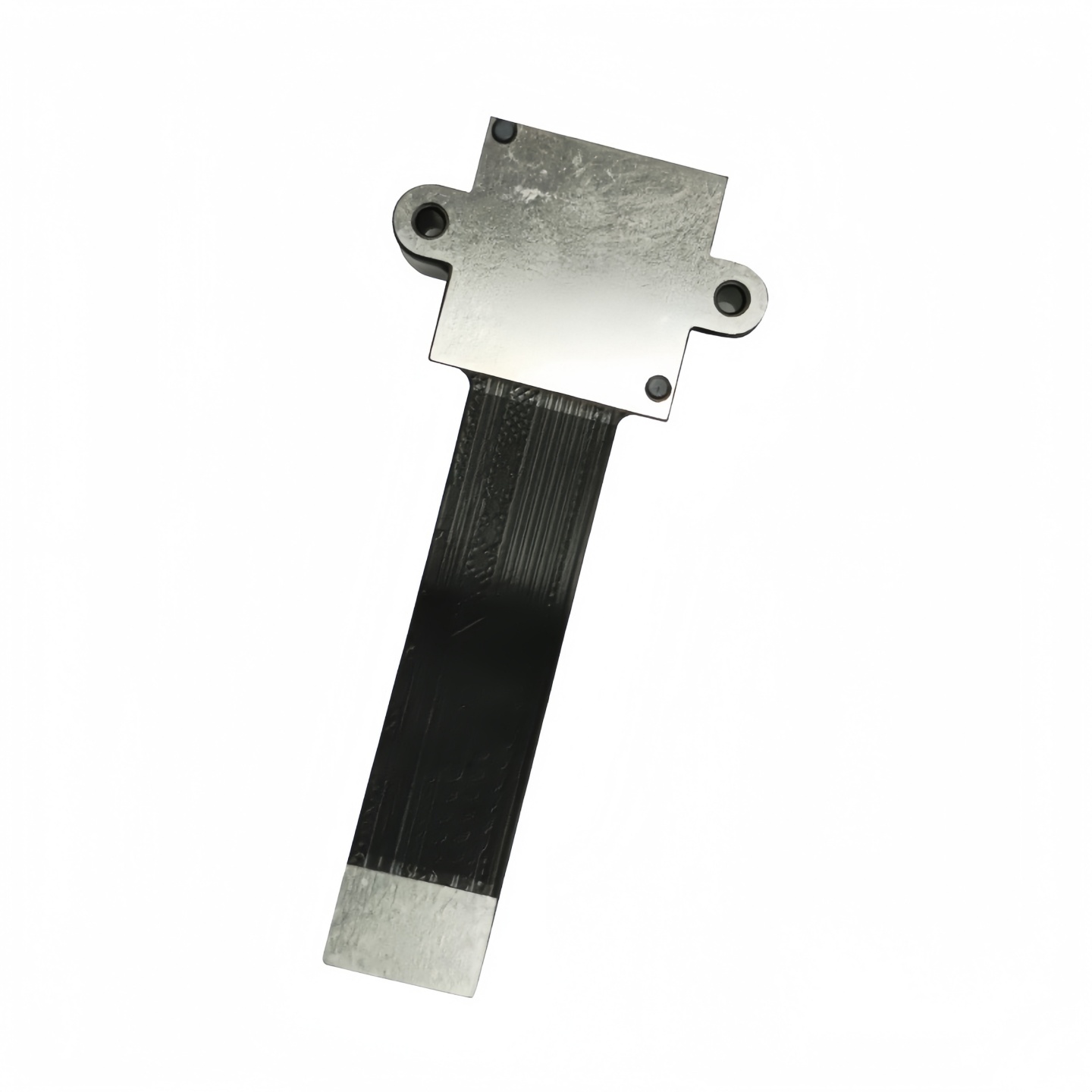

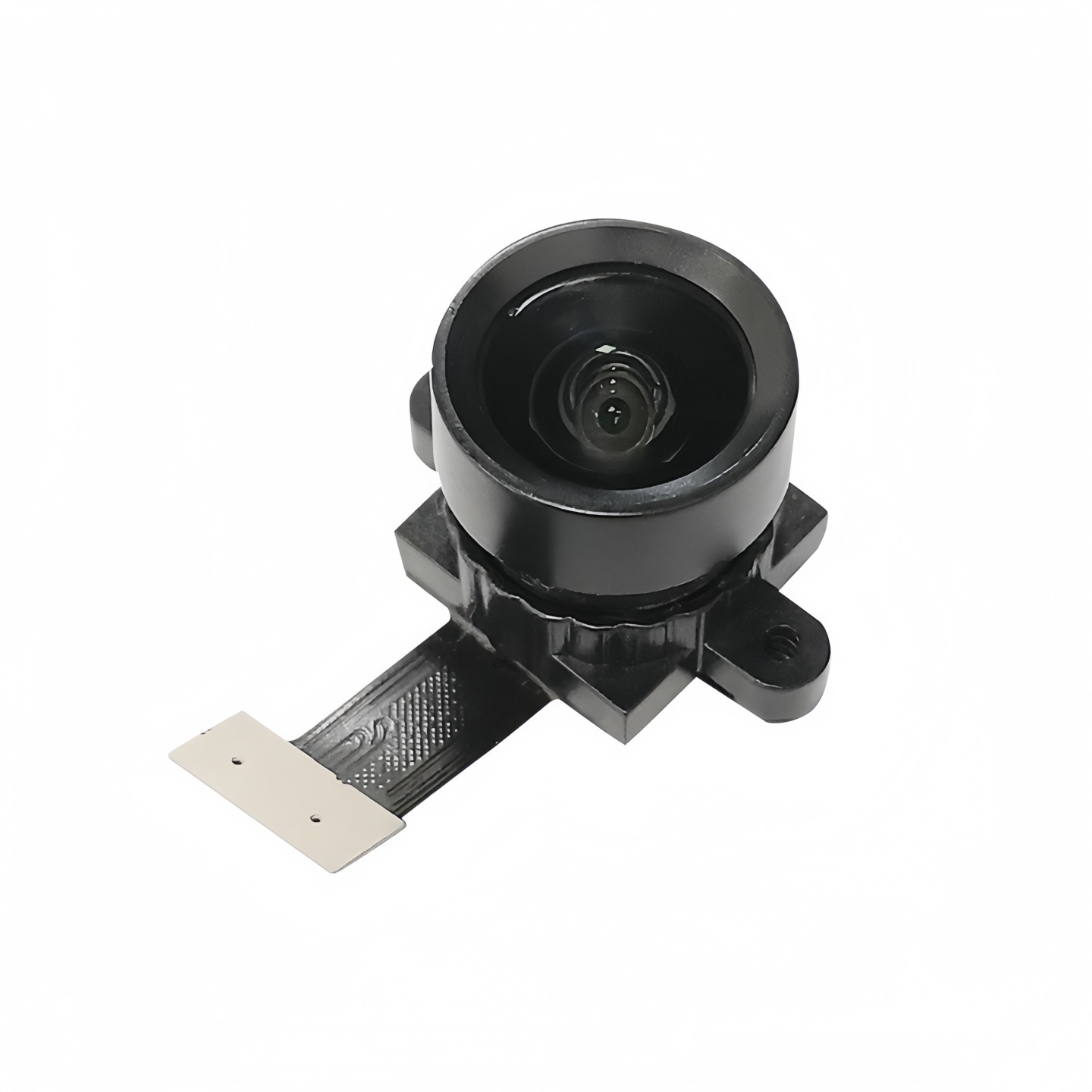

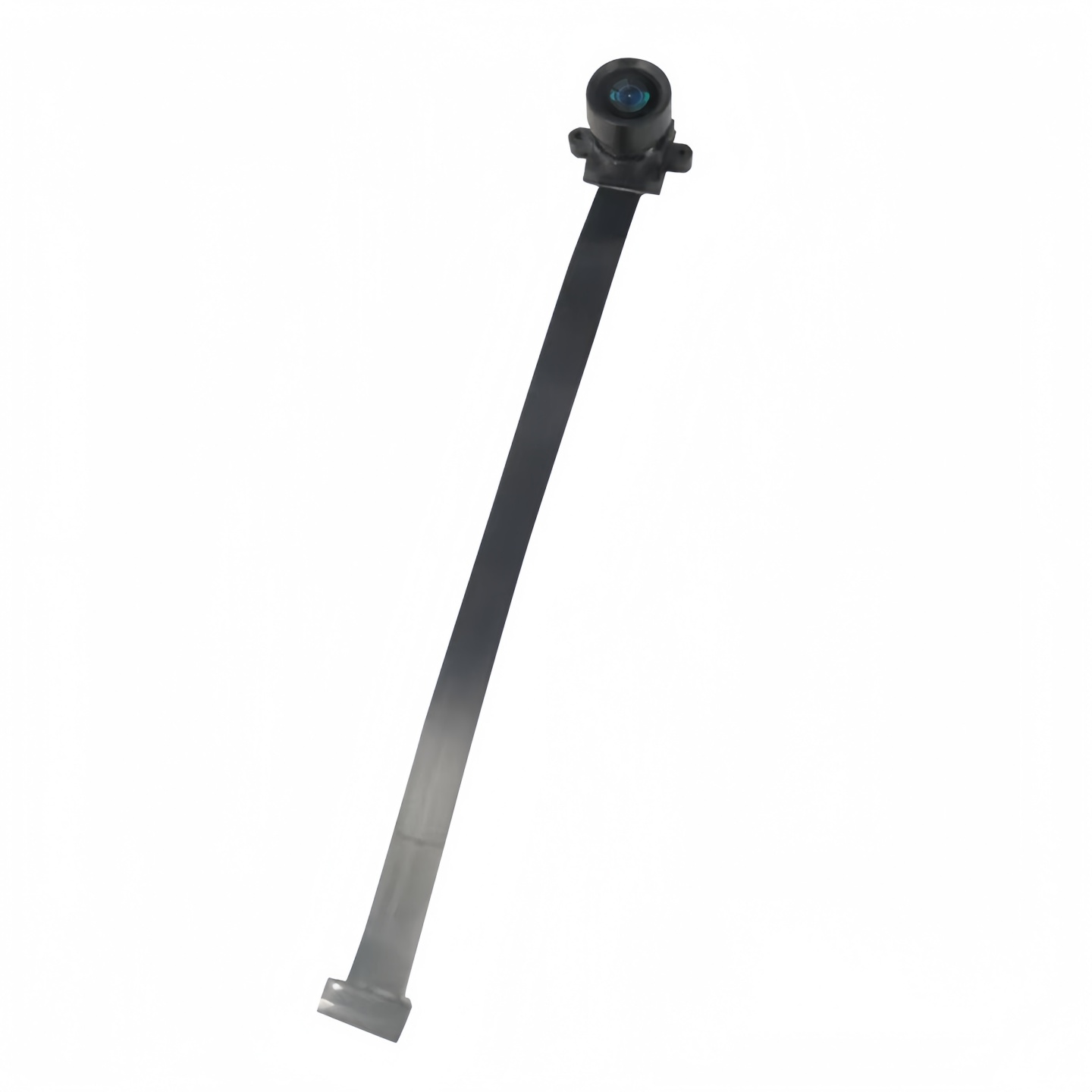

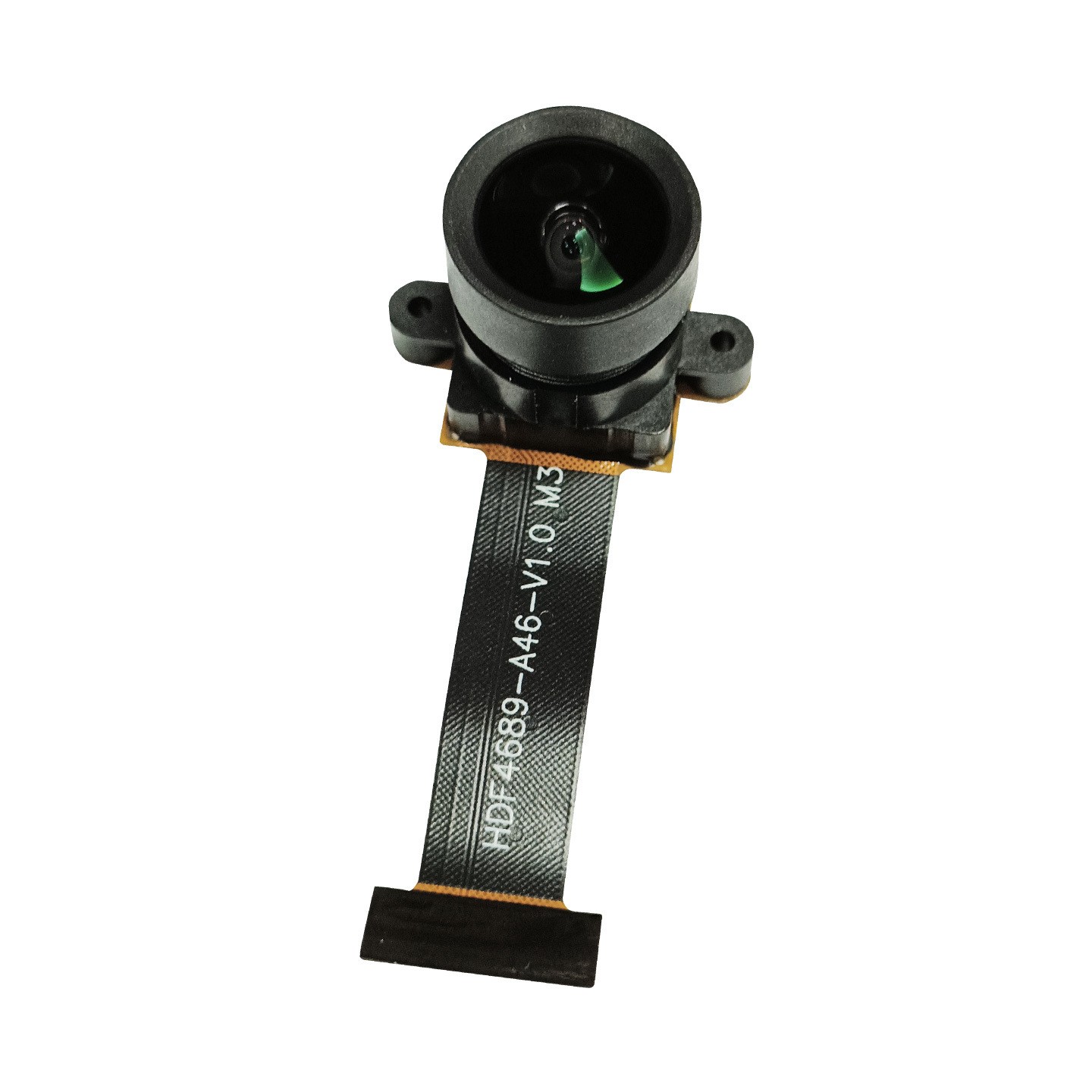

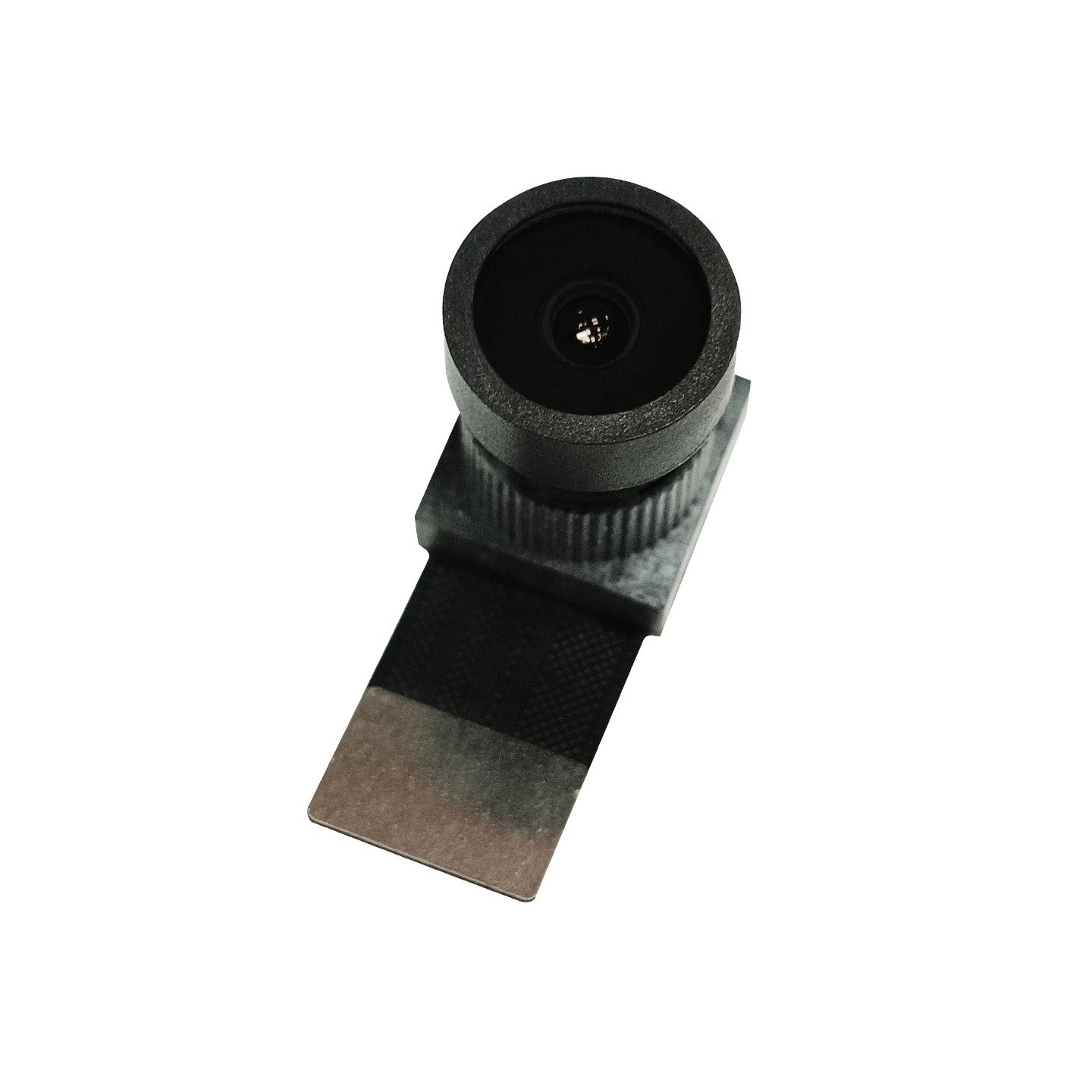

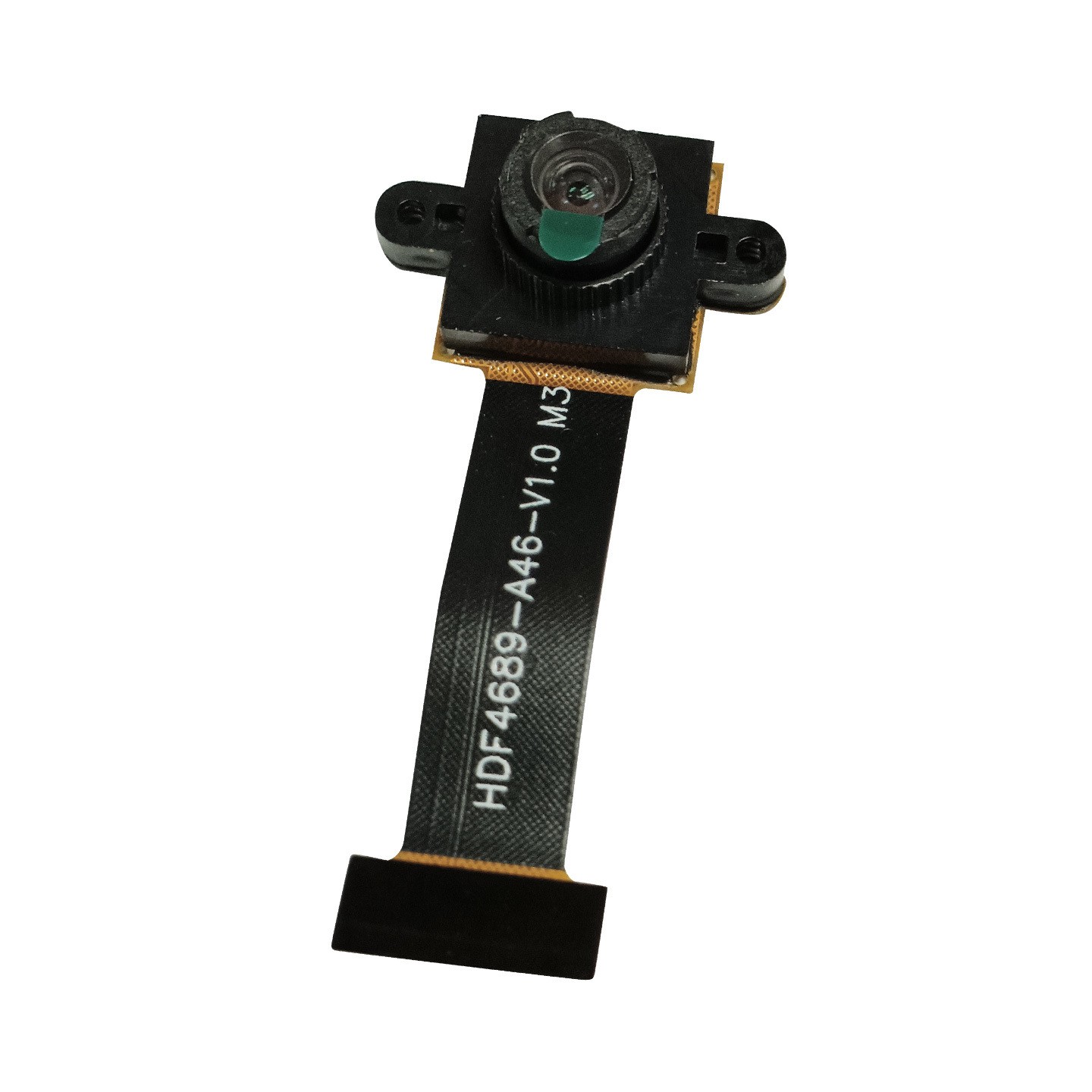

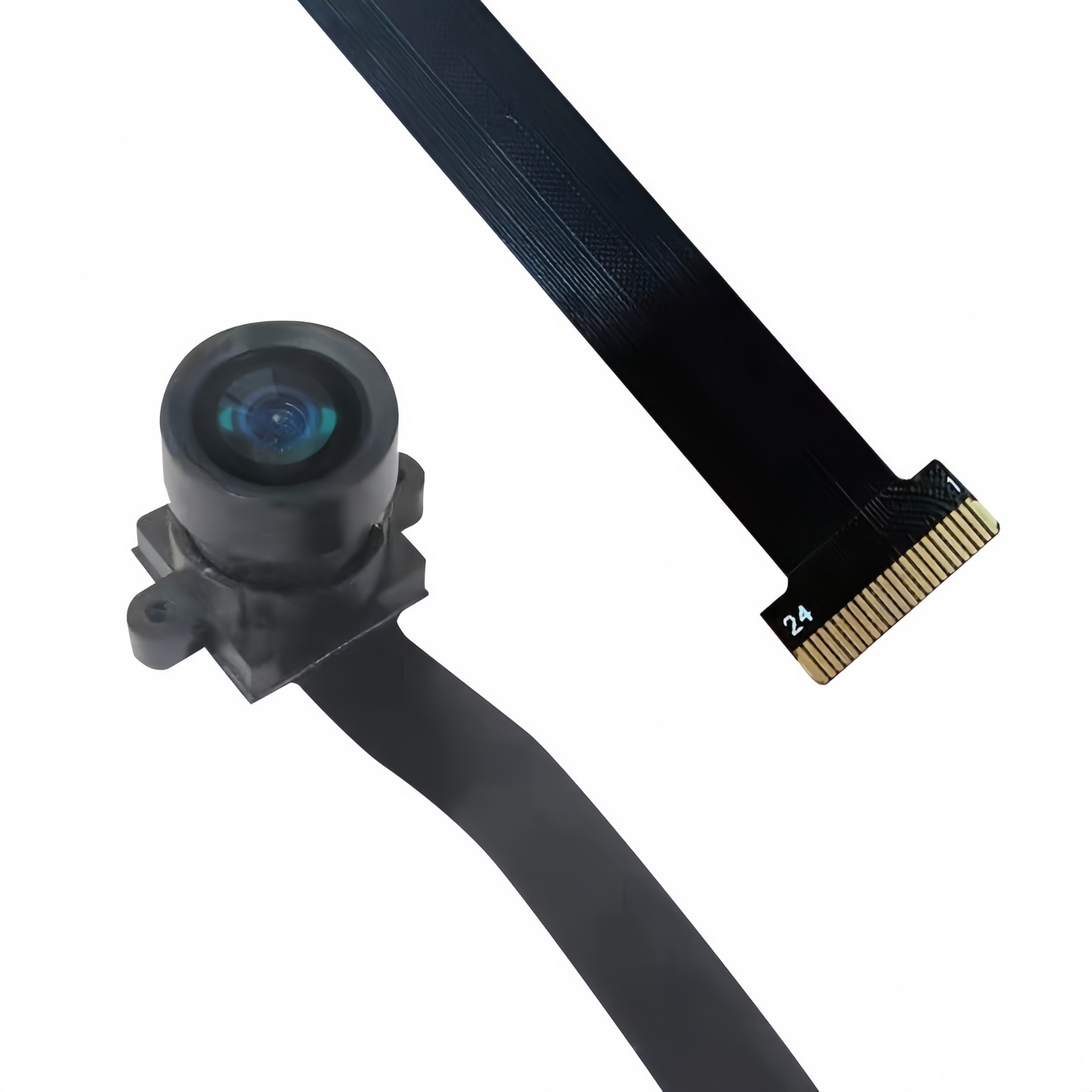

实物图展示：模组采用板机式设计（38mm×38mm），通过FPC排线连接主控板，整体结构紧凑，适合工业设备内部集成。
成果：系统检测精度达±0.1mm，生产效率提升30%，已成功应用于多家制造企业。

案例二：安防监控系统（海思Hi3516D平台）

需求：安防设备商需开发一款支持H.265编码的4MP网络摄像机，要求具备HDR功能与-30℃至+85℃宽温工作能力，适用于户外监控场景。
解决方案：基于OV4689传感器设计金属外壳模组，搭配海思Hi3516D主芯片，实现2688×1520@30fps H.265编码输出。模组通过交错式HDR技术有效抑制逆光场景过曝，提升动态范围。

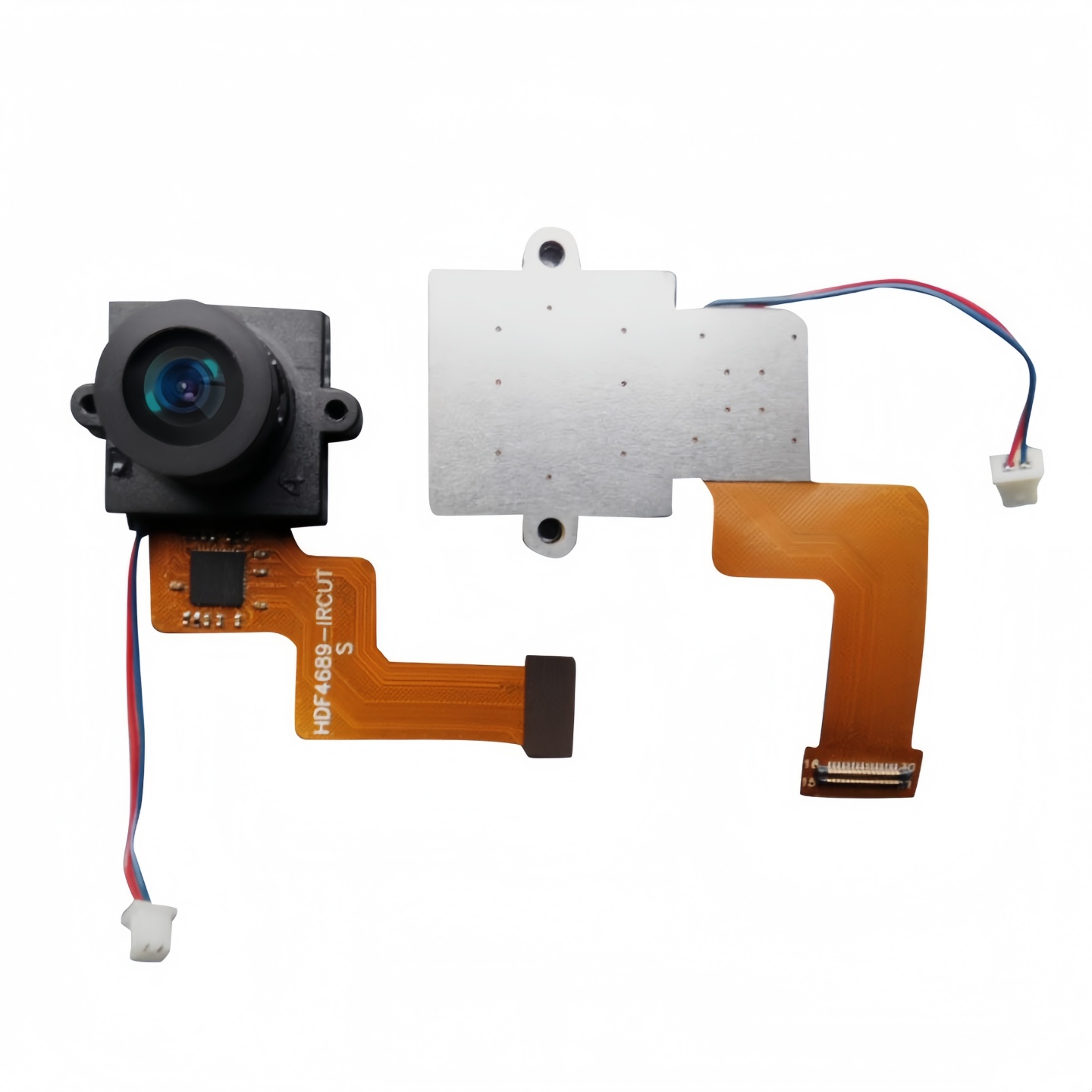

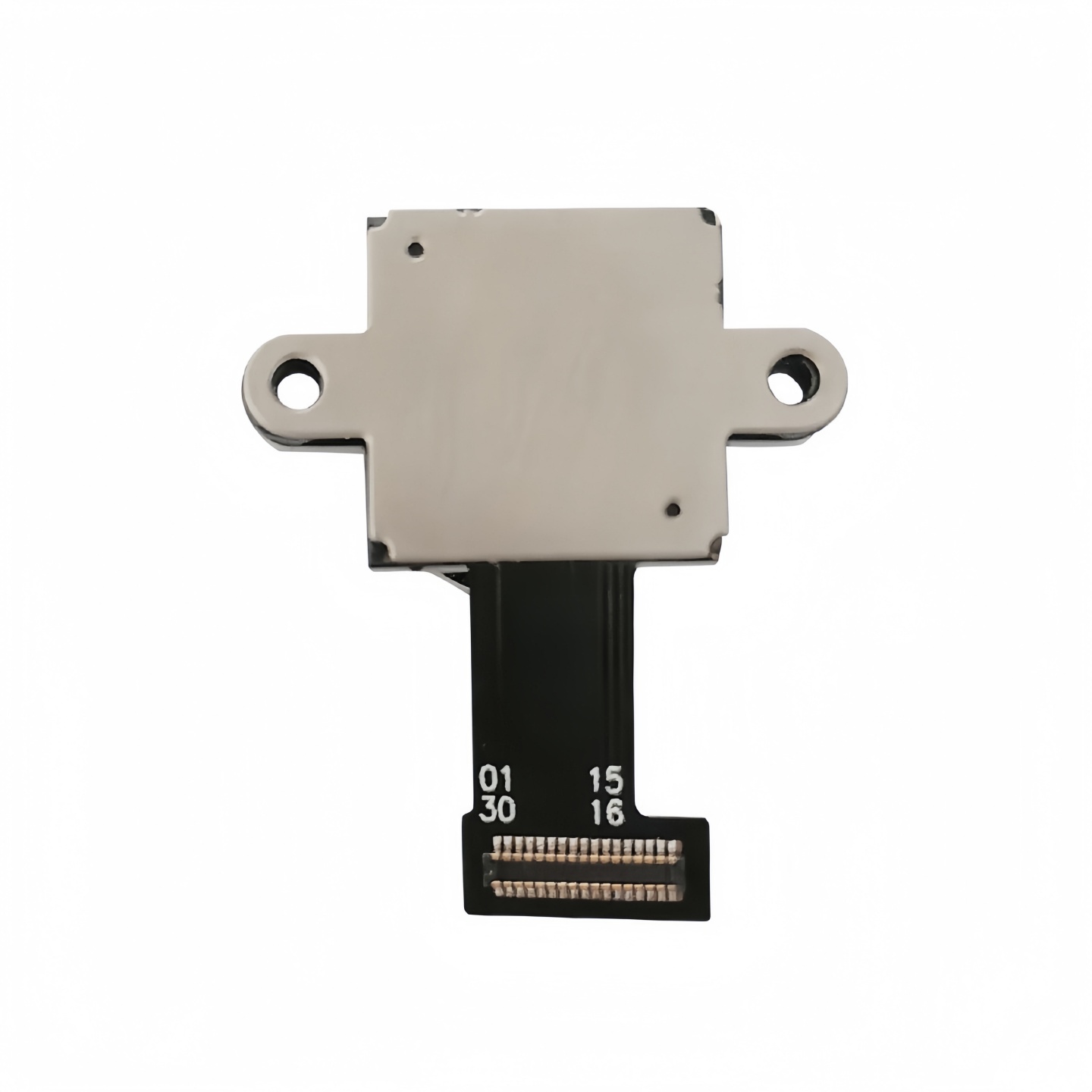

实物图展示：模组采用金属屏蔽壳封装，具备IP67防护等级，接口为MIPI CSI-4-lane，适合户外严苛环境部署。
成果：摄像机在-30℃至+70℃环境下稳定运行，动态范围提升72dB，已通过公安部安全认证。

定制支持与集成指南

我们为开发者提供灵活的技术支持，助力项目快速落地：

硬件定制选项：支持板机尺寸（最小15mm×15mm）、接口类型（MIPI CSI-2/USB Type-C）、防护等级（IP67可选）定制。
软件适配：提供Linux/V4L2驱动（支持RP3399平台）、Android HAL层源码及USB UVC免驱方案，支持二次开发。
应用场景适配：可根据工业检测、安防监控、视频会议等不同场景优化参数配置（如帧率、分辨率、HDR模式）。
